基于 AL8400 的 LED 串的高電壓工作 Tapping VCC 典型應用

使用 Diodes Incorporated 的 AL8400 的參考設計

設計簡介

基于 AL8400 的 LED 燈串的高電壓操作 VCC 典型應用。 AL8400 是一款 5 端子可調線性 LED 驅動器控制器，具有出色的溫度穩定性和輸出處理能力。 AL8400 簡化了線性和隔離式 LED 驅動器的設計

說明

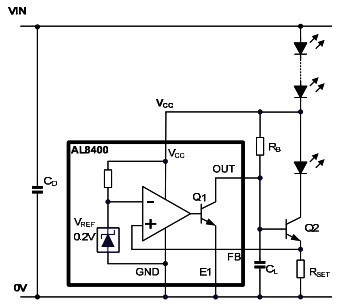

High Voltage Operation Tapping VCC Typical Application from the LED String based on AL8400. The AL8400 is a 5-terminal adjustable Linear LED driver-controller offering excellent temperature stability and output handling capability. The AL8400 simplifies the design of linear and isolated LED drivers

主要特色

Input Voltage

0.2 to 18 V

相關文檔

al8400

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
AL8400SE-7	LED Drivers	LED Driver 1500uA Supply Current 5-Pin SOT-353 T/R	點擊下載
