【涂鴉智能】zigbee溫濕度傳感器

設計簡介

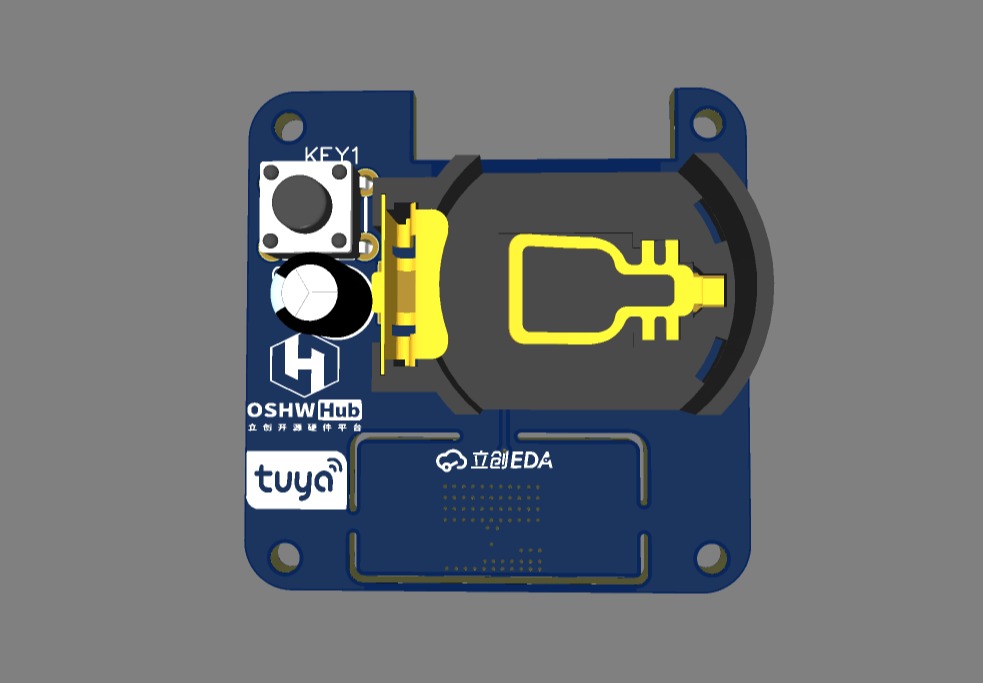

基于涂鴉智能免開發的zigbee溫濕度傳感器，使用電子2032進行供電 GSI93)1M`@L79SBUEDPJ2~5.png 為了實現低功耗，使用了zigbee模塊，zigbee模塊需搭配涂鴉網關才能實現數據上傳

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
GRM188R11C104KA01D	貼片電容	精度：±10% 容值：100nF 額定電壓：16V 溫漂系數（介質材料)：R 材質:R	點擊下載
0603X106M100NT	貼片電容	精度：±20% 容值：10uF 額定電壓：10V 溫漂系數（介質材料)：X5R 材質：X5R	點擊下載
SHT30-DIS-B2.5KS	溫濕度傳感器	濕度范圍：0 ~ 100% RH 溫度范圍：- 精度：±3% RH 傳感器類型：Humidity, Temperature 輸出類型：I2C 數字式溫濕度傳感器SHT30，±3% RH精度，DFN封裝， 2.5 mm×2.5 mm×0.9 mm，低成本	點擊下載
KS107M6R3D07RR0VH2FP0	引線型鋁電解電容	容值：100uF 精度：±20% 額定電壓：6.3V 工作壽命：1000Hrs @ 105℃ 外觀尺寸(￠DxL,mm)：5x7	點擊下載
K2-1102DP-E4SW-04	輕觸開關	電路結構：SPST-NO 觸點額定電流：50mA @ 12VDC 按鈕頭類型：Standard 按鈕作用方向：Top Actuated	點擊下載
CR0805FR360P05Z	貼片電阻	阻值（歐姆）：0.36 精度：±1% 功率：1/8W 溫度系數：- 1/8W	點擊下載
RMC080510K1%N	貼片電阻		點擊下載
0603WAF1004T5E	貼片電阻	阻值（歐姆）：1M 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
RMC0805100K1%N	貼片電阻		點擊下載
0805W8F330JT5E	貼片電阻	阻值（歐姆）：33 精度：±1% 功率：1/8W 溫度系數：±200ppm/°C	點擊下載
BS-2-1	電池盒/電池座		點擊下載
