EVAL-AD7715-3EB，使用 AD7715 的評估板，16 位 Sigma Delta 模數轉換器

使用 Analog Devices 的 AD7715 的參考設計

設計簡介

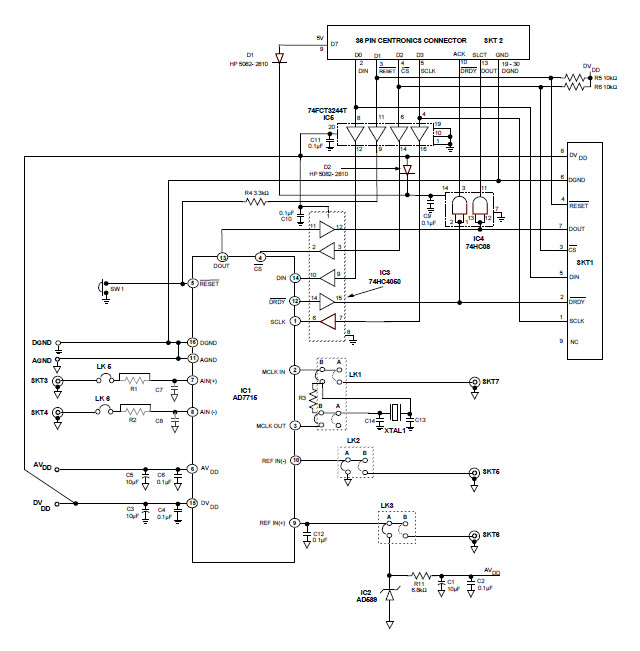

EVAL-AD7715-3EB，使用 AD7715 16 位 Σ-Δ 模數轉換器的評估板。 AD7715 是一款適用于低頻應用的完整模擬前端，提供全差分輸入通道。該器件直接接受來自傳感器的低電平信號并輸出??串行數字字。它采用 sigma delta 技術來實現高達 16 位的無失碼性能

說明

EVAL-AD7715-3EB, Evaluation Board using AD7715, 16-bit, sigma delta Analog to Digital Converter. The AD7715 is a complete analog front end for low-frequency applications providing a fully-differential input channel. The device accepts low-level signals directly from a transducer and outputs a serial digital word. It employs a sigma delta technique to realize up to 16 bits of no missing codes performance

主要特色

ADC Resolution

16 Bit
ADC Sampling Rate

19.2K SPS
Number of Channels

1CH

相關文檔

ad7715-3

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
AD589THQMLV:35	Voltage References	V-Ref Precision 1.235V 5mA 2-Pin TO-51	點擊下載
SN74HC08D	Gates	AND Gate 4-Element 2-IN CMOS 14-Pin SOIC Tube	點擊下載
SN74HC08QDRQ1	Gates	AND Gate 4-Element 2-IN CMOS Automotive 14-Pin SOIC T/R	點擊下載
AD589THQMLV:35	Voltage References	V-Ref Precision 1.235V 5mA 2-Pin TO-51	點擊下載
SN74HC08PWR	Gates	AND Gate 4-Element 2-IN CMOS 14-Pin TSSOP T/R	點擊下載
SN74HC08IPWRQ1	Gates	AND Gate 4-Element 2-IN CMOS Automotive 14-Pin TSSOP T/R	點擊下載
SN74HC08PWT	Gates	AND Gate 4-Element 2-IN CMOS 14-Pin TSSOP T/R	點擊下載
SN74HC08IPWRG4Q1	Gates	AND Gate 4-Element 2-IN CMOS Automotive 14-Pin TSSOP T/R	點擊下載
SN74HC08PW	Gates	AND Gate 4-Element 2-IN CMOS 14-Pin TSSOP Tube	點擊下載
SN74HC08NSR	Gates	AND Gate 4-Element 2-IN CMOS 14-Pin SOP T/R	點擊下載
SN74HC08QPWRQ1	Gates	AND Gate 4-Element 2-IN CMOS Automotive 14-Pin TSSOP T/R	點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
