LTC3440，為 USB 兼容設備供電的轉換器

使用 Analog Devices 的 LTC3440 的參考設計

設計簡介

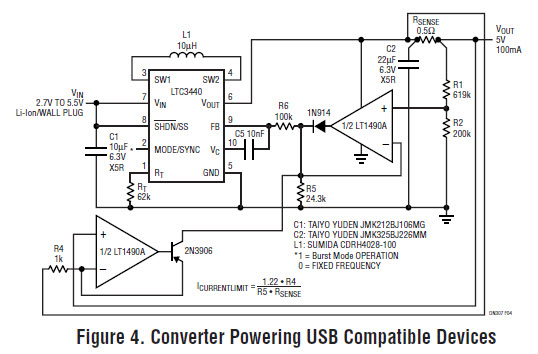

電路顯示 LTC3440 降壓-升壓轉換器是一款緊湊且高效的 GSM 調制解調器解決方案，可通過 USB 供電，Vin 為 2.7 至 5.5，Vout 5

說明

Circuit shows LTC3440 Buck-Boost converter is a compact and high efficiency solution for GSM modems that can be powered from USB, Vin from 2.7 to 5.5 with Vout 5

主要特色

Conversion Type

DC to DC
Input Voltage

2.7 to 5.5 V
Output Voltage

5 V
Output Current

0.1 A
Efficiency

92 %
Topology

Buck Boost
