DC971A，使用 LTC3811EUHF 高速雙、多相降壓 DC-DC 控制器的演示板

使用 Analog Devices 的 LTC3811EUHF 的參考設計

設計簡介

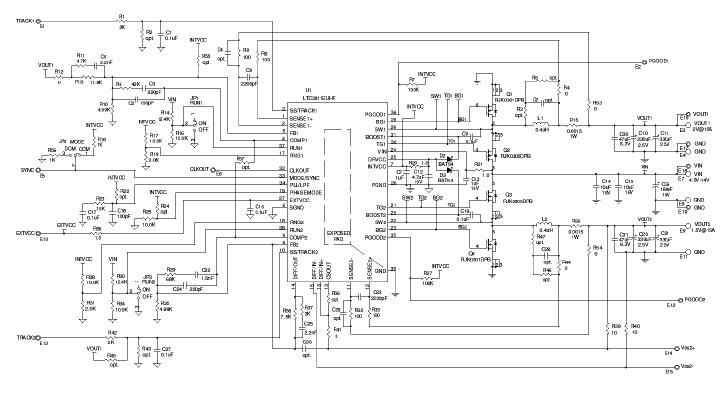

DC971A，演示板采用 LTC3811EUHF 高速雙路、多相降壓 DC-DC 控制器。演示板的輸入電壓設計為4.5V至14V。輸出為 2V/15A 和 1.5V/15A。輸出電壓可以通過不同的啟動跟蹤模式進行編程。輸出可輕松配置為具有兩個獨立的輸出電壓或具有兩相并聯的單個高電流輸出電壓

說明

DC971A, Demonstration Board using LTC3811EUHF high speed dual, multiphase step-down DC-DC controller. The input voltage of the demo board is designed from 4.5V to 14V. The outputs are 2V/15A and 1.5V/15A. The output voltages can be programmed with different start-up tracking modes. The outputs can be easily configured to have two separated output voltages or a single high current output voltage with two phases in paralleling

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 14 V
Output Voltage

1.5|2 V
Output Current

15@1.5V|15@2V A
Efficiency

89 %
Topology

Buck

參考設計下載

相關文檔

dc971a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3811EUHF#TRPBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 850kHz 38-Pin QFN EP T/R	點擊下載
LTC3811EUHF#PBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 850kHz 38-Pin QFN EP Tube	點擊下載
