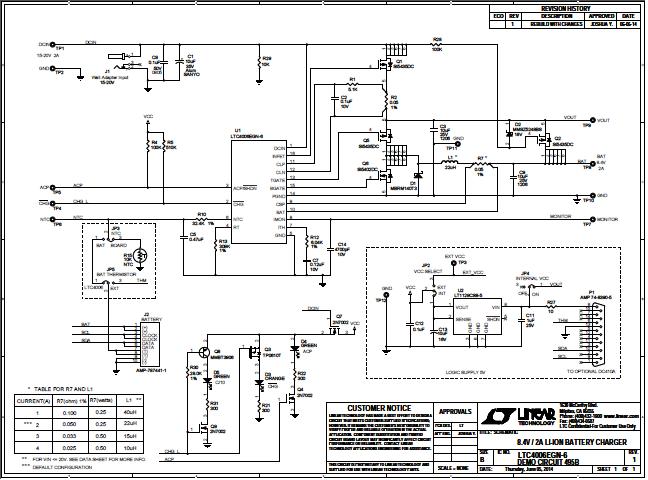

DC495B，具有 LTC4006EGN-6、8.4V/2A 鋰離子電池充電器的演示板，DCIN = 15-20V @ 2A，BAT OUT = 8.4V @ 2A

使用 Analog Devices 的 LTC4006EGN-6#PBF 的參考設計

設計簡介

DC495B 演示電路是一款單電池獨立電池充電控制器，具有內置充電終端，采用 LTC4006。輸入電壓為9至20V。對于 2 芯 8.4V 鋰離子電池，充電器輸出電壓是固定的。最大充電電流為2A。一旦在加電前連接了電池并施加輸入電源，該板就會自動對電池充電至終止狀態

說明

DC495B, Demonstration Circuit is a single battery Standalone battery charge controller with built in charge termination featuring the LTC4006. The input voltage is 9 to 20V. The charger output voltage is fixed for a 2cell 8.4V Li-ion battery. The maximum charge current is 2A. The board will automatically charge a battery to termination as soon as input power is applied with a battery connected prior to power up

主要特色

Battery Type

Lithium-Ion
Input Voltage

9 to 20 V
Output Voltage

8.4 V
Number of Battery Cells

2

參考設計下載

相關文檔

147644966

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1129CS8-5#PBF	Linear Regulators	LDO Regulator Pos 5V 0.7A 8-Pin SOIC N Tube	點擊下載
LTC4006EGN-6#PBF	Battery Management ICs	Switching Battery Charger Li-Ion/Li-Pol 4000mA 8.4V 16-Pin SSOP N Tube	點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
