AD5331 并行接口、單電壓輸出、10 位 DAC 的典型應用

使用 Analog Devices 的 AD5331BRUZ 的參考設計

設計簡介

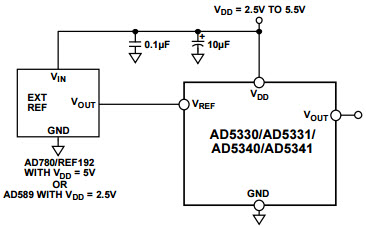

AD5331 并行接口、單電壓輸出、10 位 DAC 的典型應用，采用 2.5V 至 5.5V 電源供電，3V 時功耗僅為 115 uA，并具有斷電模式，可將電流進一步降低至 80 nA

Typical Application for AD5331 Parallel Interface, Single Voltage-Output, 10-Bit DAC that operates from a 2.5V to 5.5V supply consuming just 115 uA at 3V and feature a power-down mode that further reduces the current to 80 nA

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
AD5331BRUZ	Digital to Analog Converters - DACs	DAC 1-CH Resistor-String 10-bit 20-Pin TSSOP Tube	點擊下載
