LT6700 的典型應用 - 具有 400mV 基準的微功率、低電壓、雙路比較器

使用 Analog Devices 的 LT6700 的參考設計

設計簡介

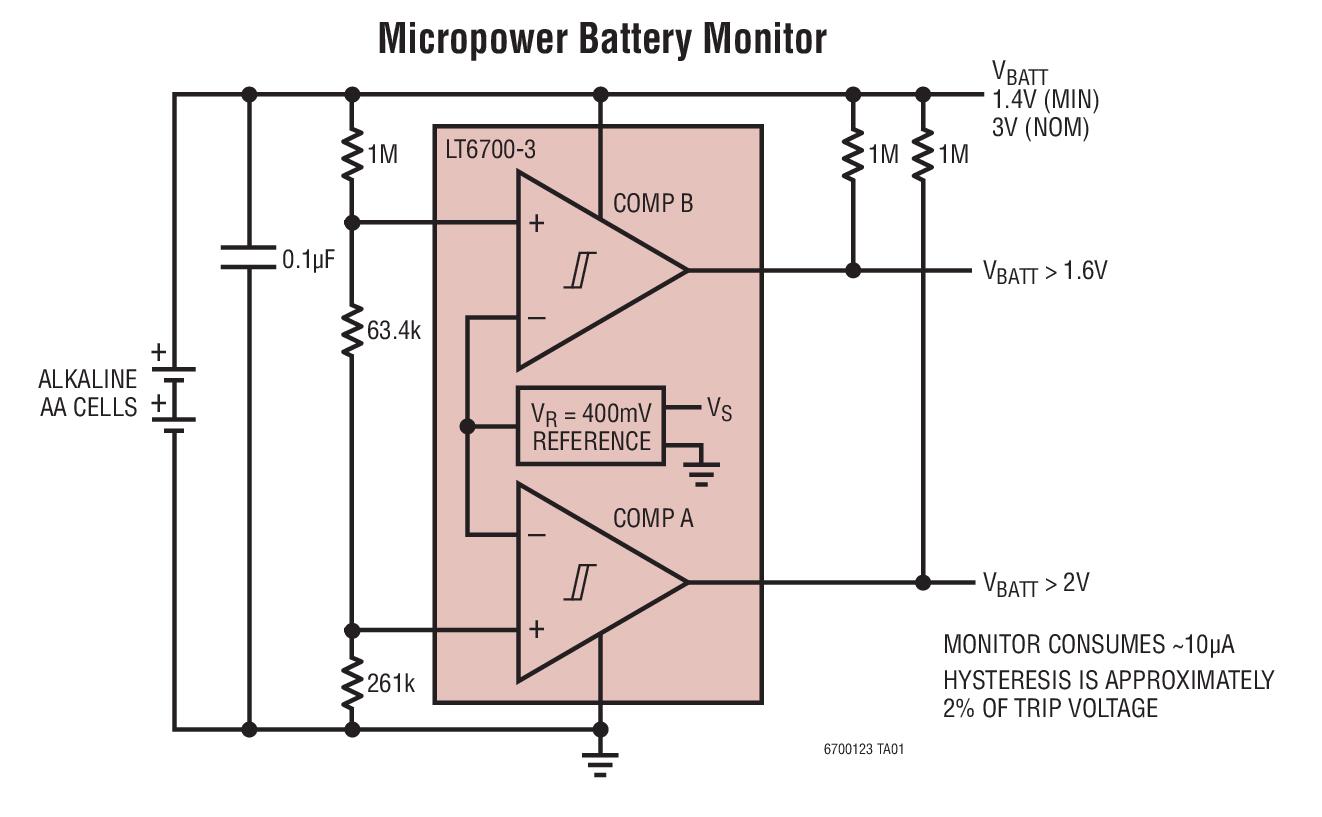

LT6700/LT6700HV 的典型應用在 6 引腳 SOT-23 或微型 DFN 封裝中結合了兩個微功耗、低電壓比較器和 400mV 基準電壓源

Typical Application for the LT6700/LT6700HV combine two micropower, low voltage comparators with a 400mV reference in a 6-lead SOT-23 or tiny DFN package

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT6700HS6-2#TRPBF	Comparators	Comparator Dual 18V Automotive 6-Pin TSOT-23 T/R	點擊下載
LT6700HS6-2#TRM	Comparators	Comparator Dual 18V Automotive 6-Pin TSOT-23 T/R	點擊下載
LT6700HDCB-2#TRPBF	Comparators	Comparator Dual 18V Automotive 6-Pin DFN EP T/R	點擊下載
LT6700CS6-2#TR	Comparators	Comparator Dual 18V Automotive 6-Pin TSOT-23 T/R	點擊下載
LT6700CDCB-1#TRMPBF	Comparators	Comparator Dual 18V Automotive 6-Pin DFN EP T/R	點擊下載
LT6700MPS6-1#PBF	Comparators	Comparator Dual 18V Automotive 6-Pin TSOT-23 T/R	點擊下載
LT6700MPDCB-3#TRMPBF	Comparators	Comparator Dual 18V Automotive 6-Pin DFN EP T/R	點擊下載
LT6700MPDCB-2#PBF	Comparators	Comparator Dual 18V Automotive 6-Pin DFN EP T/R	點擊下載
LT6700IS6-3#TRMPBF	Comparators	Comparator Dual 18V Automotive 6-Pin TSOT-23 T/R	點擊下載
LT6700IS6-3#PBF	Comparators	Comparator Dual 18V Automotive 6-Pin TSOT-23 T/R	點擊下載
LT6700IS6-1#PBF	Comparators	Comparator Dual 18V Automotive 6-Pin TSOT-23 T/R	點擊下載
LT6700HVIS6-2#PBF	Comparators	Comparator Dual 18V Automotive 6-Pin TSOT-23 T/R	點擊下載
