ADP1710-EVALZ，隨 ADP1710 可調輸出電壓選項設備提供的評估板包含額外的 R1 和 R2 電阻器

使用 Analog Devices 的 ADP1710AUJZ-R7 的參考設計

設計簡介

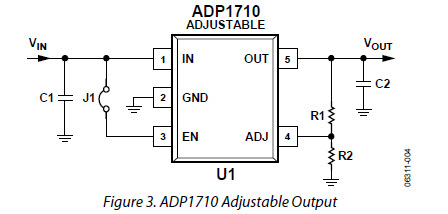

隨 ADP1710 可調節輸出電壓選項器件一起提供的 ADP1710-EVALZ 評估板包含額外的 R1 和 R2 電阻器。只需單個電壓源、電壓表、電流表和負載電阻即可演示簡單的設備測量，例如線路和負載調節、壓差和接地電流

ADP1710-EVALZ, Evaluation Board that come supplied with ADP1710 adjustable output voltage option devices have additional R1 and R2 resistors included. Simple device measurements such as line and load regulation, dropout, and ground current can be demonstrated with just a single voltage supply, a voltmeter, a current meter, and load resistors

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADP1710AUJZ-R7	Linear Regulators	LDO Regulator Pos 0.8V to 5V 0.15A 5-Pin TSOT T/R	點擊下載
