AD9228-65EBZ，用于評估 AD9228 四通道、12 位、65MSPS 串行 LVDS 1.8V ADC 的評估板

使用 Analog Devices 的 AD9228 的參考設計

設計簡介

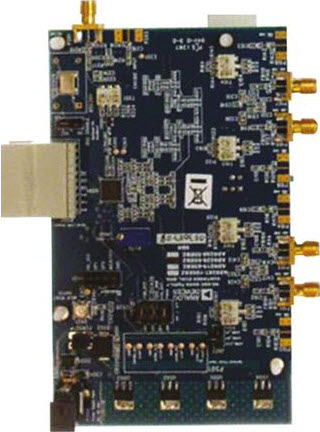

AD9228-65EBZ，用于評估 AD9228 四路、12 位、65MSPS 串行 LVDS 1.8VA/D 轉換器的評估板，具有片上采樣保持電路，專為低成本、低功耗、小尺寸和易用性而設計使用。該產品的運行轉換速率高達 65 MSPS，并針對小封裝尺寸至關重要的應用中的出色動態性能和低功耗進行了優化

說明

AD9228-65EBZ, Evaluation Board for Evaluating the AD9228 Quad, 12-Bit, 65-MSPS Serial LVDS 1.8V A/D Converter with an on-chip sample-and-hold circuit designed for low cost, low power, small size, and ease of use. The product operates at a conversion rate of up to 65 MSPS and is optimized for outstanding dynamic performance and low power in applications where a small package size is critical

主要特色

ADC Resolution

12 Bit
ADC Sampling Rate

65M SPS
Number of Channels

4CH

參考設計下載

AD9228 - Gerber Files

相關文檔

ad9228

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
AD9515BCPZ	Clock Buffers and Drivers	Clock Divider Buffer 2-OUT 1-IN 1:2 32-Pin LFCSP EP Tray	點擊下載
PIC12F629ISN \| 8-bit MCU	Microcontrollers	MCU 8-bit PIC RISC 1.75KB Flash 2.5V/3.3V/5V Automotive 8-Pin SOIC N Tube	點擊下載
AD9228ABCPZ-40	Analog to Digital Converters - ADCs	4-Channel Quad ADC Pipelined 40Msps 12-bit Serial 48-Pin LFCSP EP Tray	點擊下載
AD9228ABCPZRL7-65	Analog to Digital Converters - ADCs	4-Channel Quad ADC Pipelined 65Msps 12-bit Serial 48-Pin LFCSP EP T/R	點擊下載
AD9228ABCPZ-65	Analog to Digital Converters - ADCs	4-Channel Quad ADC Pipelined 65Msps 12-bit Serial 48-Pin LFCSP EP Tray	點擊下載
AD9228ABCPZRL7-40	Analog to Digital Converters - ADCs	4-Channel Quad ADC Pipelined 40Msps 12-bit Serial 48-Pin LFCSP EP T/R	點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
