LTC3600 的典型應用 - 15V、1.5A 同步軌至軌單電阻降壓穩壓器

使用 Analog Devices 的 LTC3600 的參考設計

設計簡介

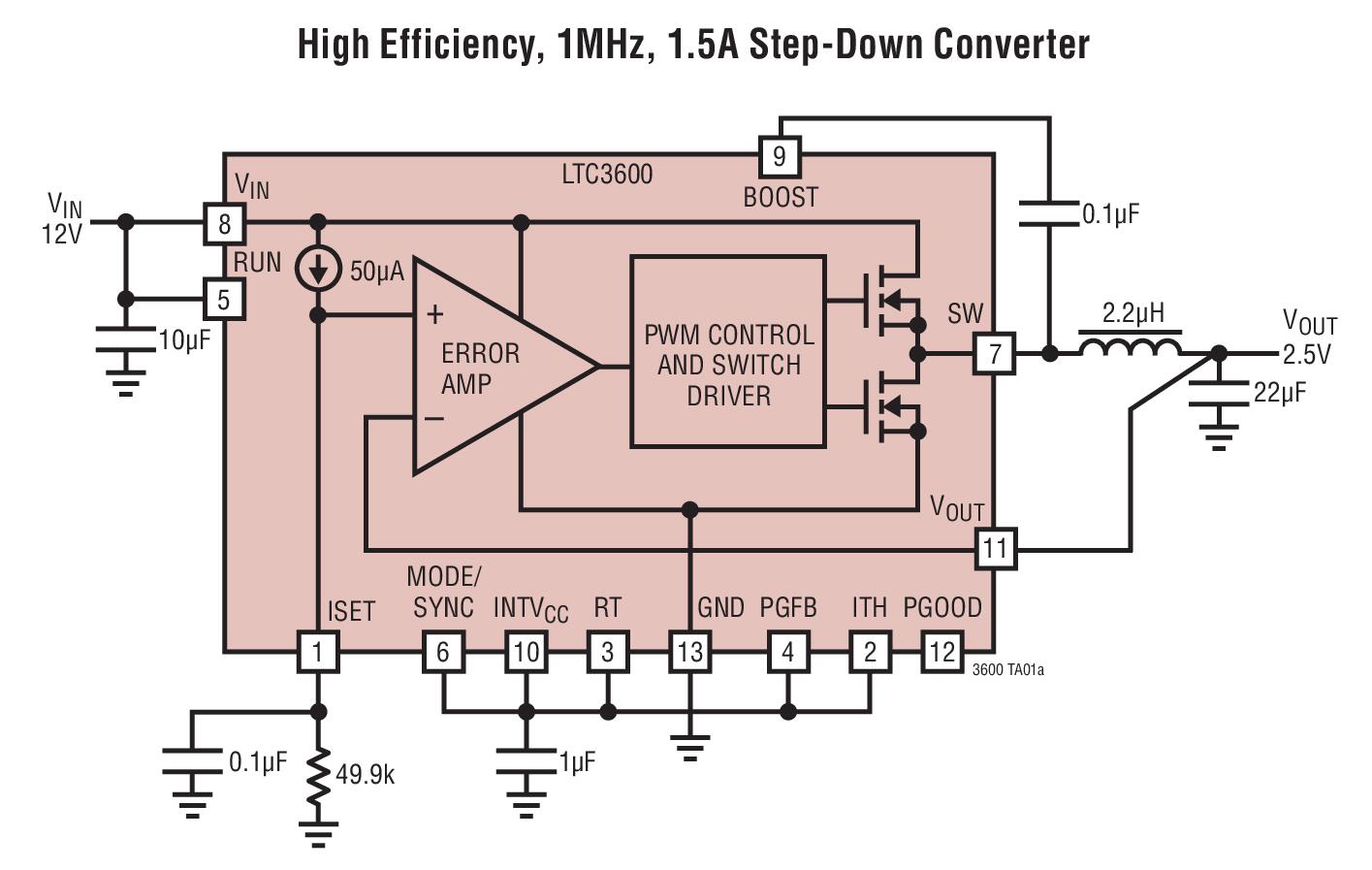

LTC3600 的典型應用是一款高效率、單片同步降壓穩壓器，其輸出僅用一個外部電阻器進行編程

說明

Typical Application for the LTC3600 is a high efficiency, monolithic synchronous buck regulator whose output is programmed with just one external resistor

主要特色

Conversion Type

DC to DC
Topology

Buck

相關文檔

125694661579274140765

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3600IDD#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 15V Synchronous Step Down Single-Out 0V to 14.5V 1.5A 12-Pin DFN EP T/R	點擊下載
LTC3600EMSE#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 15V Synchronous Step Down Single-Out 0V to 14.5V 1.5A 12-Pin MSOP EP T/R	點擊下載
LTC3600IMSE#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 15V Synchronous Step Down Single-Out 0V to 14.5V 1.5A 12-Pin MSOP EP T/R	點擊下載
LTC3600EMSE#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 15V Synchronous Step Down Single-Out 0V to 14.5V 1.5A 12-Pin MSOP EP Tube	點擊下載
LTC3600EDD#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 15V Synchronous Step Down Single-Out 0V to 14.5V 1.5A 12-Pin DFN EP T/R	點擊下載
LTC3600IDD#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 15V Synchronous Step Down Single-Out 0V to 14.5V 1.5A 12-Pin DFN EP Tube	點擊下載
LTC3600IMSE#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 15V Synchronous Step Down Single-Out 0V to 14.5V 1.5A 12-Pin MSOP EP Tube	點擊下載
LTC3600EDD#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 15V Synchronous Step Down Single-Out 0V to 14.5V 1.5A 12-Pin DFN EP Tube	點擊下載
