LTC1174-3.3，高效率 3.3V 穩壓器

使用 Analog Devices 的 LTC1174 的參考設計

設計簡介

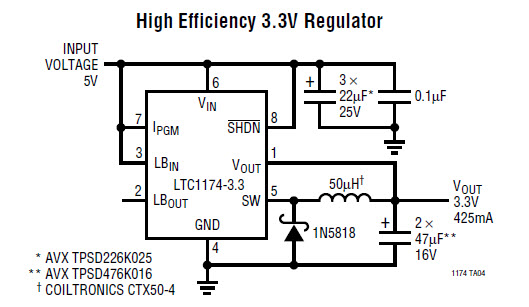

電路顯示 LTC1174-3.3 電流模式 DC/DC 轉換器在寬負載電流范圍內提供高于 90% 的效率，同時在關斷時僅需要 1mA 電流

說明

Circuit shows LTC1174-3.3 current mode DC/DC converter provides efficiencies better than 90% over a wide load current range while requiring only 1mA in shut-down

主要特色

Conversion Type

DC to DC
Input Voltage

5 V
Output Voltage

3.3 V
Output Current

0.425 A
Efficiency

90 %
Topology

Buck

相關文檔

52dn91f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1174IN8#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 18.5V Inv/Step Down Single-Out 1.25V to 13V 0.423A 8-Pin PDIP N Tube	點擊下載
LTC1174IS8#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 18.5V Inv/Step Down Single-Out 1.25V to 13V 0.423A 8-Pin SOIC N Tube	點擊下載
LTC1174HVCS8#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 18.5V Inv/Step Down Single-Out 1.25V to 18V 0.423A 8-Pin SOIC N Tube	點擊下載
LTC1174IS8#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 18.5V Inv/Step Down Single-Out 1.25V to 13V 0.423A 8-Pin SOIC N T/R	點擊下載
LTC1174HVCN8#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 18.5V Inv/Step Down Single-Out 1.25V to 18V 0.423A 8-Pin PDIP N Tube	點擊下載
LTC1174HVCS8	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 18.5V Inv/Step Down Single-Out 1.25V to 18V 0.423A 8-Pin SOIC N	點擊下載
LTC1174HVIS8#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 18.5V Inv/Step Down Single-Out 1.25V to 18V 0.423A 8-Pin SOIC N T/R	點擊下載
LTC1174HVIS8	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 18.5V Inv/Step Down Single-Out 1.25V to 18V 0.423A 8-Pin SOIC N	點擊下載
LTC1174CS8#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 18.5V Inv/Step Down Single-Out 1.25V to 13V 0.423A 8-Pin SOIC N T/R	點擊下載
LTC1174CS8#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 18.5V Inv/Step Down Single-Out 1.25V to 13V 0.423A 8-Pin SOIC N Tube	點擊下載
LTC1174IS8	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 18.5V Inv/Step Down Single-Out 1.25V to 13V 0.423A 8-Pin SOIC N	點擊下載
LTC1174HVIS8#TR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 18.5V Inv/Step Down Single-Out 1.25V to 18V 0.423A 8-Pin SOIC N T/R	點擊下載
