使用 Analog Devices 的 LTC3526EDC-2 的參考設計

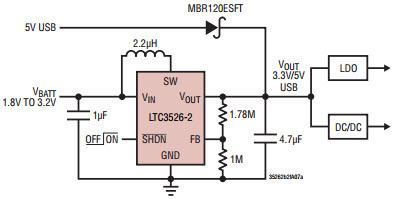

LTC3526EDC-2 3.3V 升壓轉換器的典型應用電路，其輸出與 5V USB 輸入進行“或”運算

設計簡介

LTC3526EDC-2 3.3V 升壓轉換器的典型應用電路，其輸出與 5V USB 輸入進行“或”操作。 LTC3526-2 是一款具有輸出斷接功能的同步、固定頻率升壓 DC/DC 轉換器。同步整流可在薄型 2mm + 2mm DFN 封裝中實現高效率

說明

Typical Application Circuit for LTC3526EDC-2 3.3V Boost Converter with Output OR'd with 5V USB Input. The LTC3526-2 is a synchronous, fixed frequency step-up DC/DC converters with output disconnect. Synchronous rectification enables high efficiency in the low profile 2mm + 2mm DFN package

主要特色

Conversion Type

DC to DC
Input Voltage

1.8 to 3.2 V
Output Voltage

3.3 V
Output Current

0.5 A
Efficiency

94 %
Topology

Boost

相關文檔

35262b2fc

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3526EDC-2	直流-直流轉換器和開關調節器芯片	Conv DC-DC 0.5V to 5V Synchronous Step Up Single-Out 1.6V to 5.25V 0.7A 6-Pin DFN EP	點擊下載
