LTC3633IUFD 雙通道 3A、12V 同步降壓穩壓器的設計示例電路

使用 Analog Devices 的 LTC3633IUFD 的參考設計

設計簡介

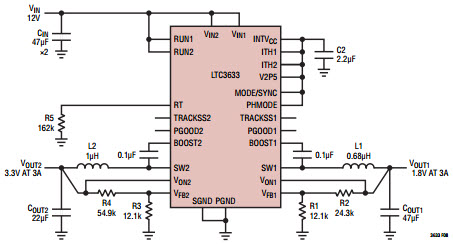

LTC3633IUFD 雙通道 3A、12V 同步降壓穩壓器的設計示例電路。 LTC3633 是一款高效率、雙通道單片同步降壓穩壓器，采用受控導通時間、電流模式架構，具有可鎖相開關頻率

說明

Design Example Circuit for LTC3633IUFD Dual Channel 3A, 12V Synchronous Step-Down Regulator. The LTC3633 is a high efficiency, dual-channel monolithic synchronous buck regulator using a controlled on-time, current mode architecture, with phase lockable switching frequency

主要特色

Conversion Type

DC to DC
Input Voltage

12 V
Output Voltage

1.8|3.3 V
Output Current

3 A
Efficiency

95 %
Topology

Buck

相關文檔

348downloaddocument

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3633IUFD#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.6V to 15V Synchronous Step Down Dual-Out 0.6V 3A/3A 28-Pin QFN EP Tube	點擊下載
LTC3633IUFD#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.6V to 15V Synchronous Step Down Dual-Out 0.6V 3A/3A 28-Pin QFN EP T/R	點擊下載
