LT3508EUF，具有級聯通道和輸出排序的 2.2MHz 28V 至 1.8V 降壓型

使用 Analog Devices 的 LT3508EUF 的參考設計

設計簡介

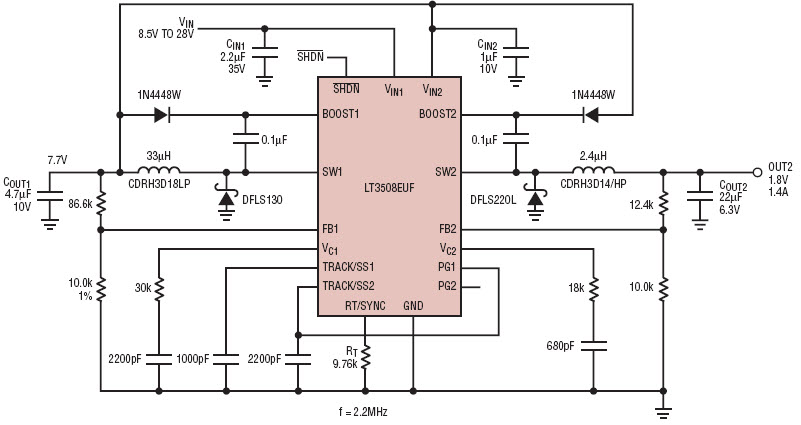

電路展示了 LT3508、具有級聯通道和輸出排序功能的 2.2MHz 28V 至 1.8V 降壓電路

Circuit shows LT3508, 2.2MHz 28V to 1.8V step-down with cascaded channels and output sequencing

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3508EUF#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.7V to 36V Synchronous Step Down Dual-Out 0.8V to 35.28V 1.4A/1.4A Automotive 24-Pin QFN EP Tube	點擊下載
LT3508EUF#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.7V to 36V Synchronous Step Down Dual-Out 0.8V to 35.28V 1.4A/1.4A Automotive 24-Pin QFN EP T/R	點擊下載
