LTC3823EUH 演示板，具有差分輸出檢測和跟蹤功能的高效率、高功率降壓轉換器

使用 Analog Devices 的 LTc3823euh 的參考設計

設計簡介

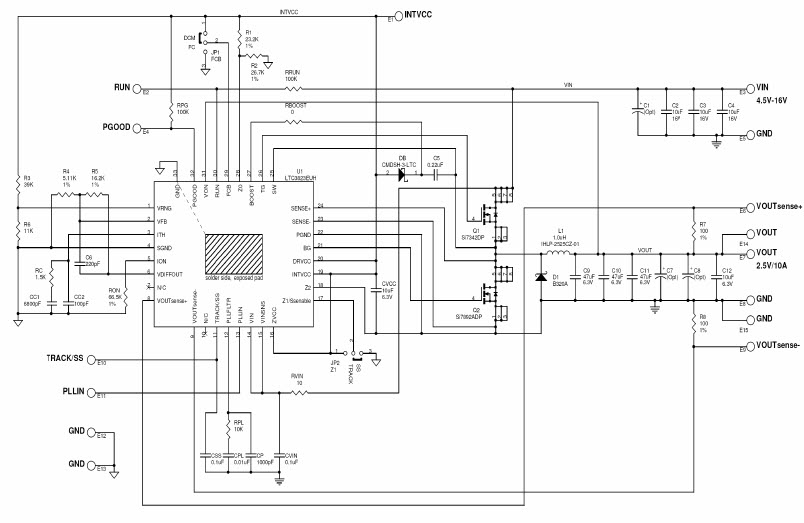

演示電路 1021A 是一款高效率同步降壓 DC/DC 轉換器，輸入范圍為 4.5V 至 16V。它可以提供2.5V輸出，最大電流10A。該演示板采用 LTC3823EUH 控制器

說明

Demonstration circuit 1021A is a high efficiency synchronous step-down DC/DC converter with 4.5V to 16V input range. It can provide 2.5V output with 10A maximum current. The demo board features the LTC3823EUH controller

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 16 V
Output Voltage

2.5 V
Output Current

10 A
Efficiency

91 %
Topology

Buck

相關文檔

dc1021a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3823EUH#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 32-Pin QFN EP T/R	點擊下載
LTC3823EUH#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 32-Pin QFN EP Tube	點擊下載
