使用 Analog Devices 的 ADV7611 的參考設計

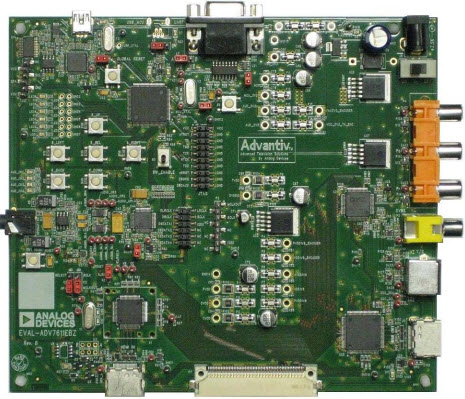

EVAL-ADV7611EB1Z, Evaluation Board based on ADV7611 HDMI Receiver

設計簡介

EVAL-ADV7611EB1Z，評估手冊旨在為 ADV7611 評估板提供應用支持。它還提供了有關評估板設置和手動配置的詳細信息。該評估板提供軟件驅動程序 - 這些軟件驅動程序提供單獨的用戶指南

說明

EVAL-ADV7611EB1Z, Evaluation Note is intended to provide application support for the ADV7611 evaluation board. It also provides details on the set up and manual configuration of the evaluation board. Software drivers are available for this evaluation board - a separate user guide is available for these software drivers

主要特色

Video Interface Type

DVI|HDMI

參考設計下載

相關文檔

eval-adv7611eb1z_evalnote_pra

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
24LC64T-I/ST	EEPROM	EEPROM Serial-2Wire 64K-bit 8K x 8 3.3V/5V 8-Pin TSSOP T/R	點擊下載
NC7SZ125M5X	Buffers and Line Drivers	Buffer/Line Driver 1-CH Non-Inverting 3-ST CMOS 5-Pin SC-74A T/R	點擊下載
AD8532ARZ	Op Amps	Op Amp Dual GP R-R I/O 6V Automotive 8-Pin SOIC N Tube	點擊下載
AD1938WBSTZ	Audio CODECs	General Purpose Audio Codec 4ADC / 8DAC Ch Automotive 48-Pin LQFP Tray	點擊下載
NC7S08P5X	Gates	AND Gate 1-Element 2-IN CMOS 5-Pin SC-70 T/R	點擊下載
24LC64-I/ST	EEPROM	EEPROM Serial-2Wire 64K-bit 8K x 8 3.3V/5V 8-Pin TSSOP Tube	點擊下載
24LC64T-I/MNY	EEPROM	EEPROM Serial-2Wire 64K-bit 8K x 8 3.3V/5V 8-Pin TDFN EP T/R	點擊下載
24LC64T-I/SN	EEPROM	EEPROM Serial-2Wire 64K-bit 8K x 8 3.3V/5V 8-Pin SOIC N T/R	點擊下載
ADW54010Z-0REEL	Analog Switch Multiplexers	Analog Switch Dual SPDT Automotive 10-Pin MSOP T/R	點擊下載
ADV7511WBSWZ	Transceivers Misc	HDMI/DVI Transmitter 1TX Automotive 64-Pin LQFP EP Tray	點擊下載
AD8532ARMZ-REEL	Op Amps	Op Amp Dual GP R-R I/O 6V Automotive 8-Pin MSOP T/R	點擊下載
