LT3505EDD 演示板、1.2A、降壓型開關穩壓器

使用 Analog Devices 的 LT3505EDD 的參考設計

設計簡介

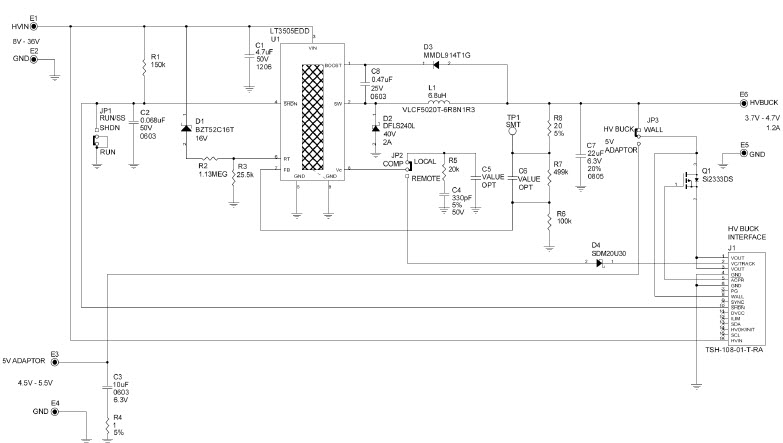

演示電路 DC1395A 是一款采用 3mm-3mm DFN 封裝的 1.2A 降壓開關穩壓器。 LT3505EDD 采用 8 引腳 (3mm-3mm) DFN 表面貼裝封裝

說明

Demonstration Circuit DC1395A is a 1.2A, Step-Down Switching Regulator in a 3mm-3mm DFN. The LT3505EDD is available in an 8-pin (3mm-3mm) DFN surface mount package

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 5.5|8 to 40 V
Output Voltage

3.5 to 5.5 V
Output Current

2 A
Topology

Buck

參考設計下載

相關文檔

dc1395a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3505EDD	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.6V to 36V Step Down Single-Out 0.78V to 33.84V 1.2A Automotive 8-Pin DFN EP	點擊下載
LT3505EDD#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.6V to 36V Step Down Single-Out 0.78V to 33.84V 1.2A Automotive 8-Pin DFN EP Tube	點擊下載
LT3505EDD#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.6V to 36V Step Down Single-Out 0.78V to 33.84V 1.2A Automotive 8-Pin DFN EP T/R	點擊下載
