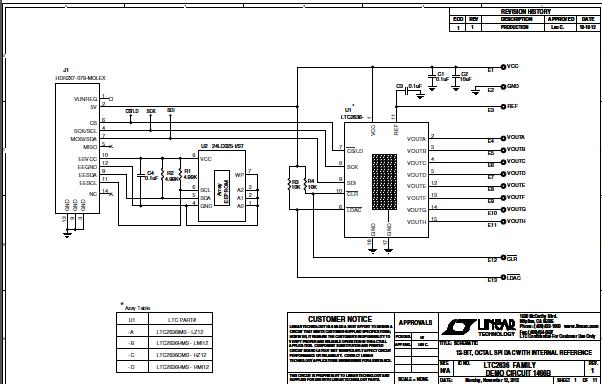

DC1466B-A，演示板 LTC2636 八路 12 位 SPI VOUT DAC，具有 10ppm/攝氏度內部基準

使用 Analog Devices 的 LTC2636CMS-LZ12#PBF 的參考設計

設計簡介

DC1466B-A，演示板采用 LTC2636 八路 12 位 SPI VOUT DAC，具有 10ppm/攝氏度內部基準。該器件具有集成的高精度、低漂移基準。它具有軌到軌輸出緩沖器并保證單調性。該 DAC 通過簡單的 SPI 兼容接口進行通信

說明

DC1466B-A, Demo Board featuring LTC2636 Octal 12-Bit SPI VOUT DACs with10ppm/degree Celsius Internal Reference. This device has an integrated, high accuracy, low-drift reference. It has a rail-to-rail output buffer and is guaranteed monotonic. This DAC communicates through the simple SPI compatible interface

主要特色

DAC Resolution

12 Bit
Number of Channels

8CH

參考設計下載

相關文檔

1785176752035769dc1466bf

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
24LC025-I/ST	EEPROM	EEPROM Serial-2Wire 2K-bit 256 x 8 3.3V/5V 8-Pin TSSOP Tube	點擊下載
LTC2636CMS-LZ12#PBF	Digital to Analog Converters - DACs	DAC 8-CH 12-bit 16-Pin MSOP Tube	點擊下載
