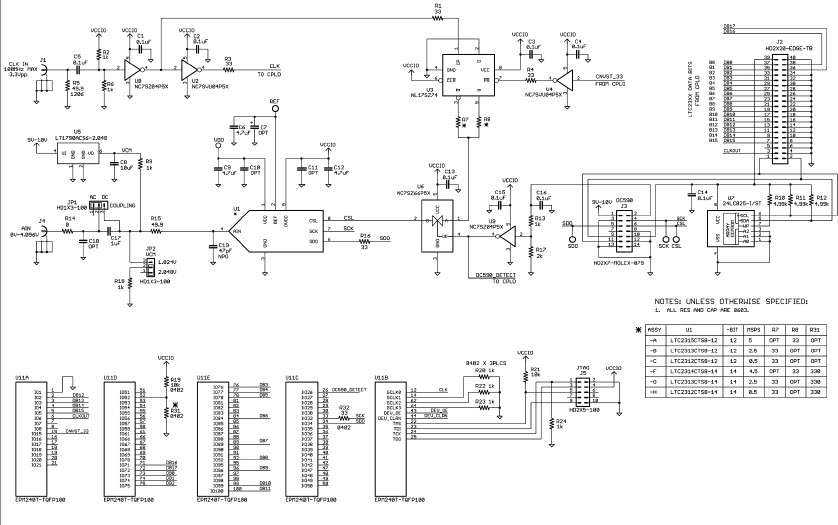

DC1563A-G，使用 LTC2313CTS8-14、14 位、2.5 MSPS 串行采樣模數轉換器的演示板

使用 Analog Devices 的 LTC2313CTS8-14 的參考設計

設計簡介

DC1563A-G，使用 LTC2313CTS8-14、14 位、2.5 MSPS 串行采樣模數轉換器的演示板。這些單極單通道、14 位、串行、高速逐次逼近寄存器 (SAR) ADC 采用 8 引腳 TSOT 封裝。 LTC2315 系列具有一個內部 20ppm 基準電壓源和一個支持 1.8V、2.5V、3V 和 5V 邏輯的 SPI 兼容串行接口

說明

DC1563A-G, Demo Board using LTC2313CTS8-14, 14-bit, 2.5 MSPS serial sampling Analog to Digital Converter. These unipolar single channel, 14-Bit, serial, high speed successive approximation register (SAR) ADCs are available in an 8-lead TSOT package. The LTC2315 family has an internal 20ppm reference and an SPI compatible serial interface that supports 1.8V, 2.5V, 3V and 5V logic

主要特色

ADC Resolution

14 Bit
ADC Sampling Rate

2.5M SPS
Number of Channels

1CH

參考設計下載

相關文檔

dc1563a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NLV17SZ74USG	Flip Flops	Flip Flop D-Type Pos-Edge 1-Element Automotive 8-Pin US T/R	點擊下載
LT1790ACS6-2.048#TRMPBF	Voltage References	V-Ref Precision 2.048V 5mA 6-Pin TSOT-23 T/R	點擊下載
LT1790ACS6-2.048#TRM	Voltage References	V-Ref Precision 2.048V 5mA 6-Pin TSOT-23 T/R	點擊下載
LT1763CS8-3.3#TRPBF	Linear Regulators	LDO Regulator Pos 3.3V 0.5A Automotive 8-Pin SOIC N T/R	點擊下載
LT1790ACS6-2.048#TRPBF	Voltage References	V-Ref Precision 2.048V 5mA 6-Pin TSOT-23 T/R	點擊下載
NC7SZ66P5X	Analog Switch Multiplexers	Analog Switch Single SPST 5-Pin SC-70 T/R	點擊下載
