I2C 風扇控制器設計確保基于 LTC1840 的連續系統冷卻

使用 Analog Devices 的 LTC1840 的參考設計

設計簡介

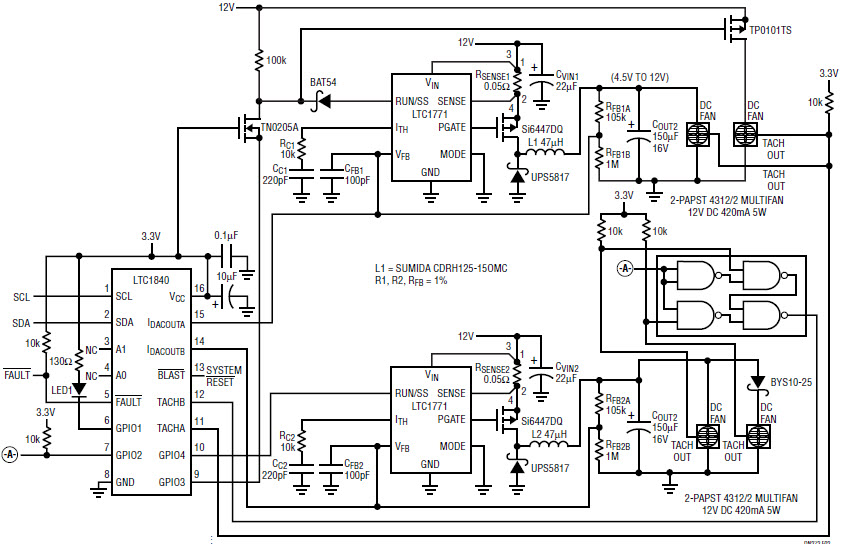

I2C 風扇控制器設計使用 LTC1840 確保連續系統冷卻。該電路展示了 LTC1840 的功能。每個 LTC1771 高效率降壓穩壓器可為多達四個 12V、420mA 風扇供電

I2C Fan Controller Design Ensures Continuous System Cooling using the LTC1840. The circuit demonstrates the capabilities of the LTC1840. Power for up to four 12V, 420mA fans is supplied by each LTC1771 high efficiency step-down regulator

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1771ES8#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 8-Pin SOIC N Tube	點擊下載
LTC1771IS8#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 8-Pin SOIC N T/R	點擊下載
LTC1771EMS8#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 8-Pin MSOP Tube	點擊下載
LTC1771EMS8	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 8-Pin MSOP	點擊下載
LTC1771EMS8#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 8-Pin MSOP T/R	點擊下載
LTC1771ES8	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 8-Pin SOIC N	點擊下載
LTC1771IS8#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 8-Pin SOIC N Tube	點擊下載
LTC1771ES8#TR	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 8-Pin SOIC N T/R	點擊下載
LTC1771ES8#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 8-Pin SOIC N T/R	點擊下載
LTC1771IS8#TR	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 8-Pin SOIC N T/R	點擊下載
LTC1771EMS8#TR	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 8-Pin MSOP T/R	點擊下載
LTC1771IS8	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 8-Pin SOIC N	點擊下載
