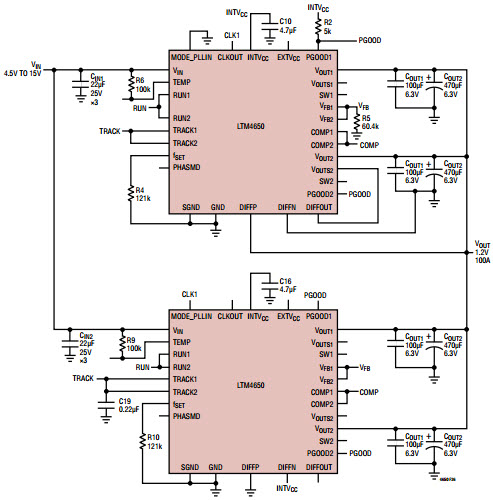

LTM4650IY 1.2V @ 100A 輸出 DC/DC 模塊穩壓器的典型應用電路

使用 Analog Devices 的 LTM4650IY 的參考設計

設計簡介

LTM4650IY 1.2V、100A 輸出 DC/DC 模塊穩壓器的典型應用電路。 LTM4650 是一款單路 50A 輸出開關模式降壓 DC/DC 模塊穩壓器。封裝中包含開關控制器、功率 FET、電感器和所有支持組件

說明

Typical Application Circuit for LTM4650IY 1.2V at 100A Outputs DC/DC Module Regulator. The LTM4650 is a single 50A output switching mode step-down DC/DC Module regulator. Included in the package are the switching controllers, power FETs, inductors and all supporting components

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 15 V
Output Voltage

1.2 V
Output Current

100 A
Topology

Buck

相關文檔

13540266106023947683

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTM4650IY-1A	DC to DC Converter and Switching Regulator Module	Module DC-DC 2-OUT 0.6V to 1.8V 25A/25A 144-Pin BGA Tray	點擊下載
LTM4650IY-1A#PBF	DC to DC Converter and Switching Regulator Module	Module DC-DC 2-OUT 0.6V to 1.8V 25A/25A 144-Pin BGA Tray	點擊下載
LTM4650IY	DC to DC Converter and Switching Regulator Module	Module DC-DC 2-OUT 0.6V to 1.8V 25A/25A 144-Pin BGA Tray	點擊下載
LTM4650IY#PBF	DC to DC Converter and Switching Regulator Module	Module DC-DC 2-OUT 0.6V to 1.8V 25A/25A 144-Pin BGA Tray	點擊下載
LTM4650IY-1B	DC to DC Converter and Switching Regulator Module	Module DC-DC 2-OUT 0.6V to 1.8V 25A/25A 144-Pin BGA Tray	點擊下載
LTM4650IY-1B#PBF	DC to DC Converter and Switching Regulator Module	Module DC-DC 2-OUT 0.6V to 1.8V 25A/25A 144-Pin BGA Tray	點擊下載
