LTC3026 的典型應用 - 1.5A 低輸入電壓 VLDO 線性穩壓器

使用 Analog Devices 的 LTC3026 的參考設計

設計簡介

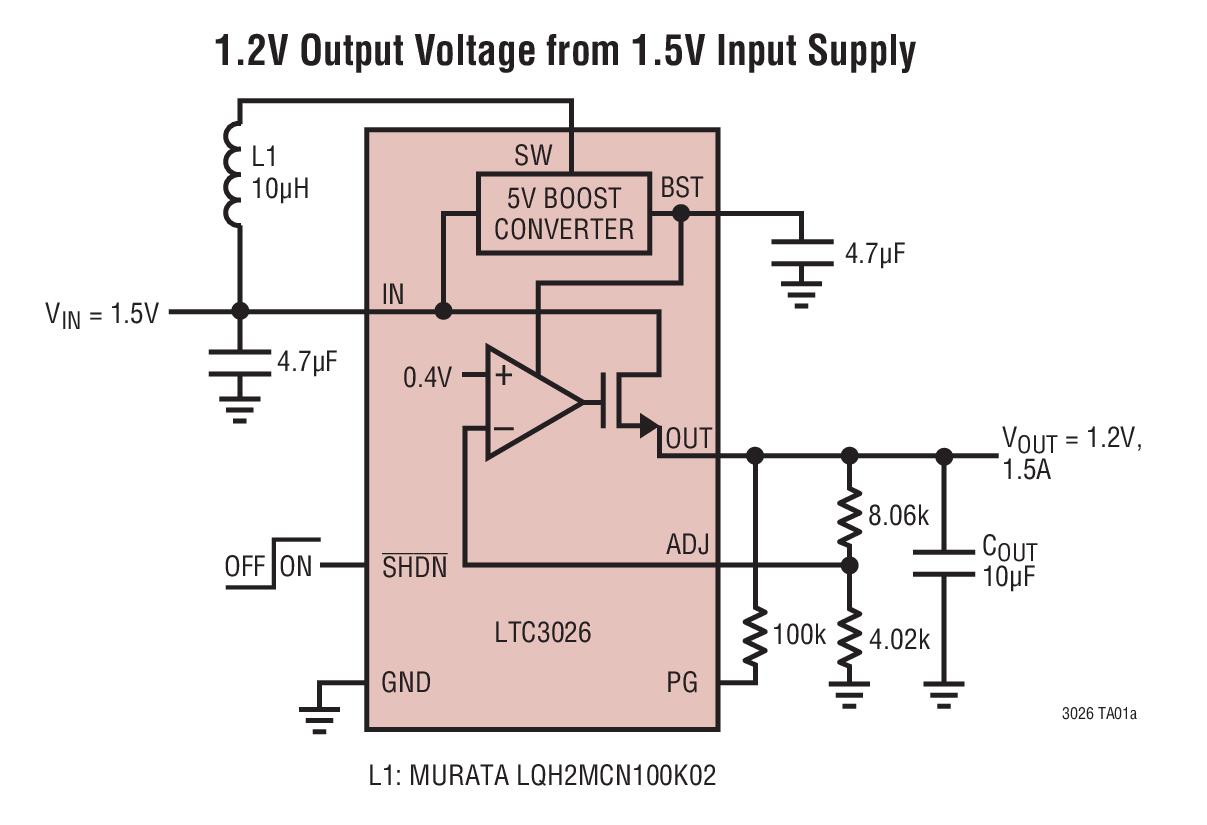

LTC3026 的典型應用是一款極低壓差 (VLDO) 線性穩壓器，可在低至 1.14V 的輸入電壓下工作

說明

Typical Application for the LTC3026 is a very low dropout (VLDO) linear regulator that can operate at input voltages down to 1.14V

主要特色

Conversion Type

DC to DC
Topology

LDO

參考設計下載

MSOP10 CAD/Foot Print

相關文檔

3026ff

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3026EMSE#TR	Linear Regulators	LDO Regulator Pos 0.4V to 2.6V 1.5A 10-Pin MSOP EP T/R	點擊下載
LTC3026EDD#TRM	Linear Regulators	LDO Regulator Pos 0.4V to 2.6V 1.5A 10-Pin DFN EP T/R	點擊下載
LTC3026EDD#TRPBF	Linear Regulators	LDO Regulator Pos 0.4V to 2.6V 1.5A 10-Pin DFN EP T/R	點擊下載
LTC3026EDD	Linear Regulators	LDO Regulator Pos 0.4V to 2.6V 1.5A 10-Pin DFN EP	點擊下載
LTC3026EMSE	Linear Regulators	LDO Regulator Pos 0.4V to 2.6V 1.5A 10-Pin MSOP EP	點擊下載
LTC3026IDD#TRPBF	Linear Regulators	LDO Regulator Pos 0.4V to 2.6V 1.5A 10-Pin DFN EP T/R	點擊下載
LTC3026IMSE#TRPBF	Linear Regulators	LDO Regulator Pos 0.4V to 2.6V 1.5A 10-Pin MSOP EP T/R	點擊下載
LTC3026EDD#TR	Linear Regulators	LDO Regulator Pos 0.4V to 2.6V 1.5A 10-Pin DFN EP T/R	點擊下載
LTC3026EDD#PBF	Linear Regulators	LDO Regulator Pos 0.4V to 2.6V 1.5A 10-Pin DFN EP Tube	點擊下載
LTC3026EMSE#PBF	Linear Regulators	LDO Regulator Pos 0.4V to 2.6V 1.5A 10-Pin MSOP EP Tube	點擊下載
LTC3026IDD#PBF	Linear Regulators	LDO Regulator Pos 0.4V to 2.6V 1.5A 10-Pin DFN EP Tube	點擊下載
LTC3026EDD#TRMPBF	Linear Regulators	LDO Regulator Pos 0.4V to 2.6V 1.5A 10-Pin DFN EP T/R	點擊下載
