DC1565A-D，用于 LTC2152-12、12 位、250 Msps 模數轉換器的演示板

使用 Analog Devices 的 LTC2152CUJ-12#PBF 的參考設計

設計簡介

DC1565A-D，LTC2152-12、12 位、250 Msps 模數轉換器的演示板。模擬輸入上的電路針對 5MHz 至 140MHz 的模擬輸入頻率進行了優化。請參閱數據表，了解不同輸入頻率的正確輸入網絡

說明

DC1565A-D, Demo Board for the LTC2152-12, 12-Bit, 250 Msps Analog to Digital Converter. The circuitry on the analog inputs is optimized for analog input frequencies from 5MHz to 140MHz. Refer to the data sheet for proper input networks for different input frequencies

主要特色

ADC Resolution

12 Bit
ADC Sampling Rate

250M SPS

參考設計下載

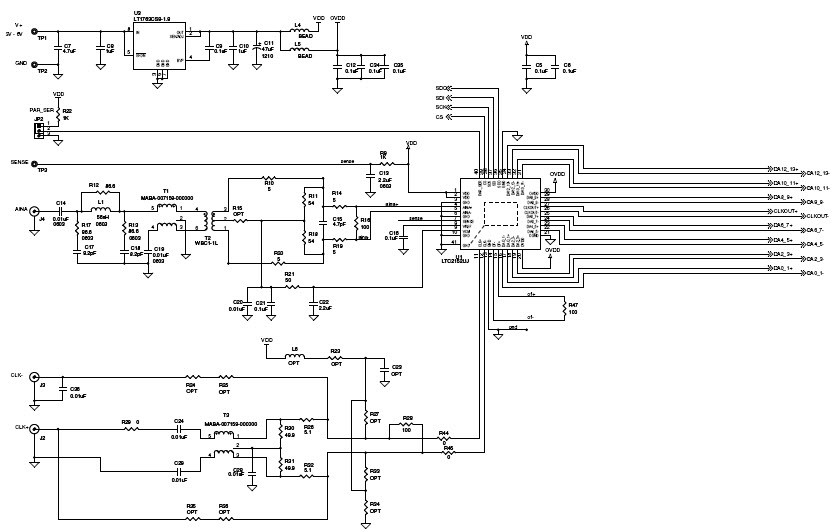

DC1565A Schematic

相關文檔

dc1565afa

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
24LC32A-I/ST	EEPROM	EEPROM Serial-2Wire 32K-bit 4K x 8 3.3V/5V 8-Pin TSSOP Tube	點擊下載
LTC2152CUJ-12#PBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 250Msps 12-bit Parallel 40-Pin QFN EP Tube	點擊下載
