DC2055A，使用 LTC3875EUJ 高效率、單輸出同步降壓轉換器和極低 DCR 電感器的演示板

使用 Analog Devices 的 LTC3875IUJ#PBF 的參考設計

設計簡介

DC2055A 演示板采用 LTC3875EUJ 高效單輸出同步降壓轉換器，具有極低 DCR 電感器，輸入范圍為 4.5V 至 14V。它可以在 1V 輸出時提供 120A 最大負載電流。該演示板有兩個 LTC3875EUJ 控制器。 LTC3875 是一款功能豐富的雙相同步降壓控制器，具有極低 DCR 電流感應能力、片上驅動器和遠程輸出電壓感應。該板設置有 0.32mΩ DCR 電感。溫度補償功能可通過 DCR 傳感保證在寬溫度范圍內精確的電流限制

說明

DC2055A, Demonstration Board using LTC3875EUJ High Efficient, Single Output Synchronous Buck Converter with Very Low DCR Inductor with a 4.5V to 14V input range. It can supply 120A maximum load current at a 1V output. This demo board has two LTC3875EUJ controllers. The LTC3875 is a feature-rich dual-phase synchronous buck controller with very low DCR current sensing capability, on-chip drivers and remote output voltage sensing. This board is set up with 0.32mO DCR inductor. The temperature compensation function can guarantee accurate current limit over a wide temperature range with DCR sensing

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 14 V
Output Voltage

1 V
Output Current

120 A

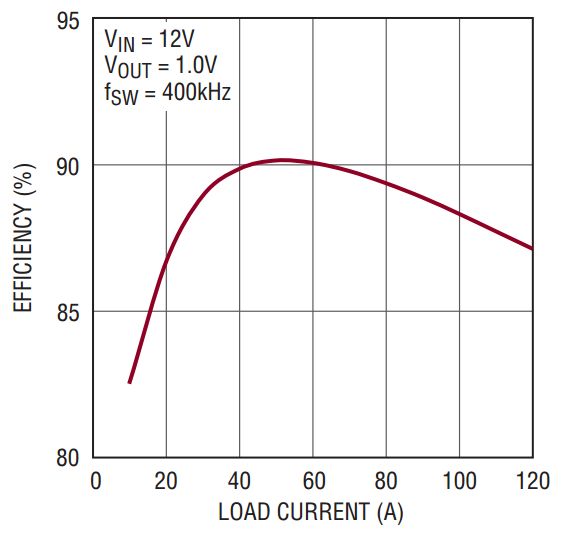

Efficiency

87.1 %
Topology

Buck

參考設計下載

相關文檔

67009921962496744773

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1763CDE-1.8#TRPBF	Linear Regulators	LDO Regulator Pos 1.8V 0.5A Automotive 12-Pin DFN EP T/R	點擊下載
LT1763CDE-1.5#TRPBF	Linear Regulators	LDO Regulator Pos 1.5V 0.5A Automotive 12-Pin DFN EP T/R	點擊下載
LT1763CDE-1.8#PBF	Linear Regulators	LDO Regulator Pos 1.8V 0.5A Automotive 12-Pin DFN EP Tube	點擊下載
LT1763CDE-1.5#PBF	Linear Regulators	LDO Regulator Pos 1.5V 0.5A Automotive 12-Pin DFN EP Tube	點擊下載
LT1763CDE-2.5#PBF	Linear Regulators	LDO Regulator Pos 2.5V 0.5A Automotive 12-Pin DFN EP Tube	點擊下載
LT1763CDE-5#PBF	Linear Regulators	LDO Regulator Pos 5V 0.5A Automotive 12-Pin DFN EP Tube	點擊下載
LT1763CDE-3#TRPBF	Linear Regulators	LDO Regulator Pos 3V 0.5A Automotive 12-Pin DFN EP T/R	點擊下載
LT1763CDE-2.5#TRPBF	Linear Regulators	LDO Regulator Pos 2.5V 0.5A Automotive 12-Pin DFN EP T/R	點擊下載
