使用 Analog Devices 的 LT6206 的參考設計

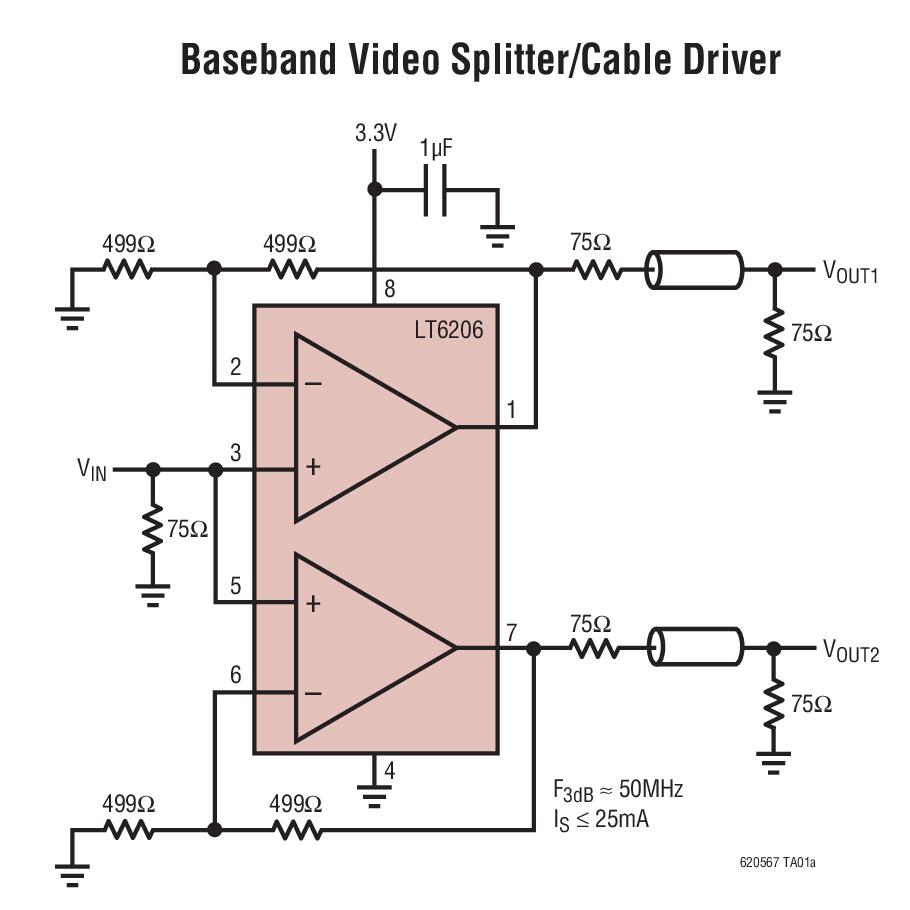

Typical Application for LT6206 - Dual, Single Supply 3V, 100MHz Video Op-Amps

設計簡介

LT6206 的典型應用 - 雙路、單電源 3V、100MHz 視頻運算放大器。 LT6205/LT6206/LT6207 是低成本單路/雙路/四路電壓反饋放大器，具有 100MHz 增益帶寬積

說明

Typical Application for LT6206 - Dual, Single Supply 3V, 100MHz Video Op-Amps. The LT6205/LT6206/LT6207 are low cost single/dual/quad voltage feedback amplifiers that feature 100MHz gain-bandwidth product

參考設計下載

MSOP08 CAD/Foot Print

相關文檔

downloaddocument

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT6206CMS8	Op Amps	Op Amp Dual High Speed Amplifier R-R O/P ±6.3V/12.6V Automotive 8-Pin MSOP	點擊下載
LT6206IMS8#TR	Op Amps	Op Amp Dual High Speed Amplifier R-R O/P ±6.3V/12.6V Automotive 8-Pin MSOP T/R	點擊下載
LT6206IMS8#TRPBF	Op Amps	Op Amp Dual High Speed Amplifier R-R O/P ±6.3V/12.6V Automotive 8-Pin MSOP T/R	點擊下載
LT6206CMS8#PBF	Op Amps	Op Amp Dual High Speed Amplifier R-R O/P ±6.3V/12.6V Automotive 8-Pin MSOP Tube	點擊下載
LT6206IMS8#PBF	Op Amps	Op Amp Dual High Speed Amplifier R-R O/P ±6.3V/12.6V Automotive 8-Pin MSOP Tube	點擊下載
LT6206IMS8	Op Amps	Op Amp Dual High Speed Amplifier R-R O/P ±6.3V/12.6V Automotive 8-Pin MSOP	點擊下載
LT6206CMS8#TRPBF	Op Amps	Op Amp Dual High Speed Amplifier R-R O/P ±6.3V/12.6V Automotive 8-Pin MSOP T/R	點擊下載
