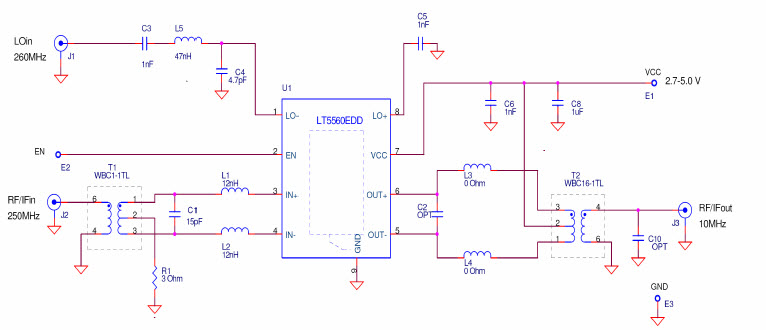

DC1027A，使用 LT5560EDD 低功率下變頻混頻器的演示板，輸入 79-300 MHz，輸出 3-67 MHz

使用 Analog Devices 的 LT5560EDD 的參考設計

設計簡介

DC1027A 演示電路針對 79MHz 至 300MHz 輸入頻率范圍和 3MHz 至 67MHz 輸出頻率范圍的下變頻混頻器測試/測量進行了優化。 LO 端口頻率范圍為 176MHz 至 316MHz（10dB 回波損耗）。演示電路 1027A 還可以針對 HF、VHF 上變頻應用進行優化

DC1027A, Demonstration Circuit is optimized for Down-Converting mixer tests/measurements for input frequency range of 79MHz to 300MHz and an output frequency range of 3MHz to 67MHz. The LO port frequency range is 176MHz to 316MHz (10dB return loss). Demo circuit 1027A can also be optimized for HF, VHF up-converting applications

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT5560EDD#PBF	Up-Down Converters and Mixers	Up/Down Conv Mixer 3V 4GHz 8-Pin DFN EP Tube	點擊下載
LT5560EDD#TRPBF	Up-Down Converters and Mixers	Up/Down Conv Mixer 3V 4GHz 8-Pin DFN EP T/R	點擊下載
LT5560EDD	Up-Down Converters and Mixers	Up/Down Conv Mixer 3V 4GHz 8-Pin DFN EP	點擊下載
LT5560EDD#TR	Up-Down Converters and Mixers	Up/Down Conv Mixer 3V 4GHz 8-Pin DFN EP T/R	點擊下載
