用于 10 位至 16 位旋轉變壓器數字轉換器的集成大電流驅動器

使用 Analog Devices 的 AD2S1210 的參考設計

設計簡介

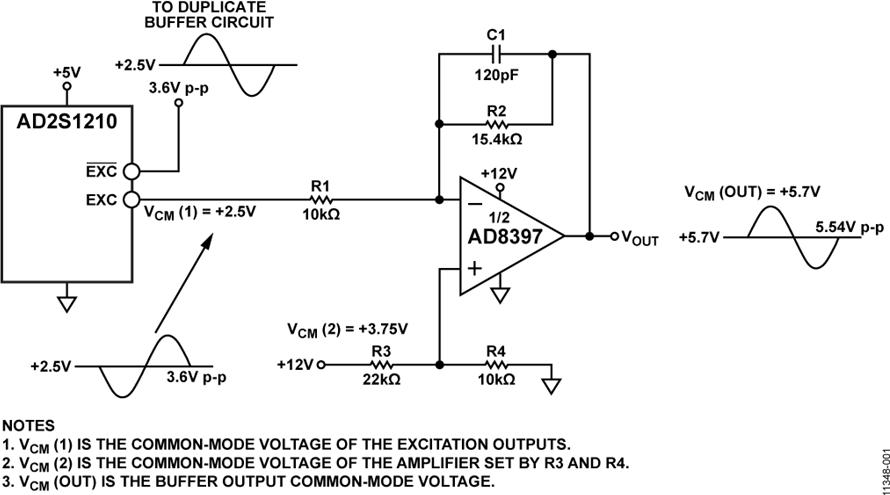

該電路是一款高性能旋轉變壓器數字轉換器 (RDC) 電路，可精確測量汽車、航空電子設備和關鍵工業應用中的角位置和速度，這些應用在寬溫度范圍內需要高可靠性。 AD8397 大電流驅動器可為 32Ω 負載提供 310mA 電流，無需分立推挽式緩沖器解決方案

說明

Circuit is a high performance, resolver-to-digital converter (RDC) circuit that accurately measures angular position and velocity in automotive, avionics and critical industrial applications where high reliability is required over a wide temperature range. The AD8397 high current driver can supply 310 mA into a 32 O load and eliminates the requirement for discrete push-pull buffer solutions

主要特色

ADC Resolution

16 Bit

參考設計下載

CN0317 Design & Integration Files

相關文檔

cn0317

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
AD8397ARDZ	Op Amps	Op Amp Dual High Output Current Amplifier R-R O/P ±12.6V/25.2V 8-Pin SOIC N EP Tube	點擊下載
AD2S1210WDSTZ	Synchro and Resolver to Digital Converters	Resolver to Digital 16bit Parallel/Serial (4-Wire, SPI) ±5arcmin Automotive 48-Pin LQFP Tray	點擊下載
AD2S1210DSTZ	Synchro and Resolver to Digital Converters	Resolver to Digital 16bit Parallel/Serial (4-Wire, SPI) ±5arcmin Automotive 48-Pin LQFP Tray	點擊下載
AD2S1210ASTZ-RL7	Synchro and Resolver to Digital Converters	Resolver to Digital 16bit Parallel/Serial (4-Wire, SPI) ±10arcmin Automotive 48-Pin LQFP T/R	點擊下載
AD2S1210WDSTZRL7	Synchro and Resolver to Digital Converters	Resolver to Digital 16bit Parallel/Serial (4-Wire, SPI) ±5arcmin Automotive 48-Pin LQFP T/R	點擊下載
AD2S1210SSTZ-EPRL7	Synchro and Resolver to Digital Converters	Resolver to Digital 16bit Parallel/Serial (4-Wire, SPI) ±7arcmin Automotive 48-Pin LQFP T/R	點擊下載
AD2S1210ASTZ	Synchro and Resolver to Digital Converters	Resolver to Digital 16bit Parallel/Serial (4-Wire, SPI) ±10arcmin Automotive 48-Pin LQFP Tray	點擊下載
AD2S1210BSTZ	Synchro and Resolver to Digital Converters	Resolver to Digital 16bit Parallel/Serial (4-Wire, SPI) ±5arcmin Automotive 48-Pin LQFP Tray	點擊下載
AD2S1210CSTZ	Synchro and Resolver to Digital Converters	Resolver to Digital 16bit Parallel/Serial (4-Wire, SPI) ±10arcmin Automotive 48-Pin LQFP Tray	點擊下載
AD2S1210-KGD-CHIPS	Synchro and Resolver to Digital Converters	Resolver to Digital 16bit Parallel/Serial (4-Wire, SPI) ±7arcmin Automotive 50-Pin Die Tray	點擊下載
