使用 Analog Devices 的 LT3460ES5 的參考設計

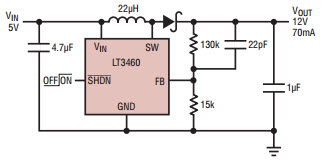

Typical Application Circuit for LT3460ES5 5V to 12V, 70mA Step-Up DC/DC Converter

設計簡介

LT3460ES5 5V 至 12V、70mA 升壓 DC/DC 轉換器的典型應用電路。 LT3460 是一款通用升壓 DC/DC 轉換器。 LT3460 的開關頻率為 650kHz，允許使用纖巧、低成本和低高度的電容器和電感器

說明

Typical Application Circuit for LT3460ES5 5V to 12V, 70mA Step-Up DC/DC Converter. The LT3460 is a general purpose step-up DC/DC converters. The LT3460 switch at 650kHz, allowing the use of tiny, low cost and low height capacitors and inductors

主要特色

Conversion Type

DC to DC
Input Voltage

5 V
Output Voltage

12 V
Output Current

0.07 A
Topology

Boost

相關文檔

34601fb

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3460ES5	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 16V Step Up Single-Out 1.255V to 36V Automotive 5-Pin TSOT-23	點擊下載
