DC1547A，用于 LT3757EDD 升壓、反激、SEPIC 和反相控制器的演示板

使用 Analog Devices 的 LT3757EDD 的參考設計

設計簡介

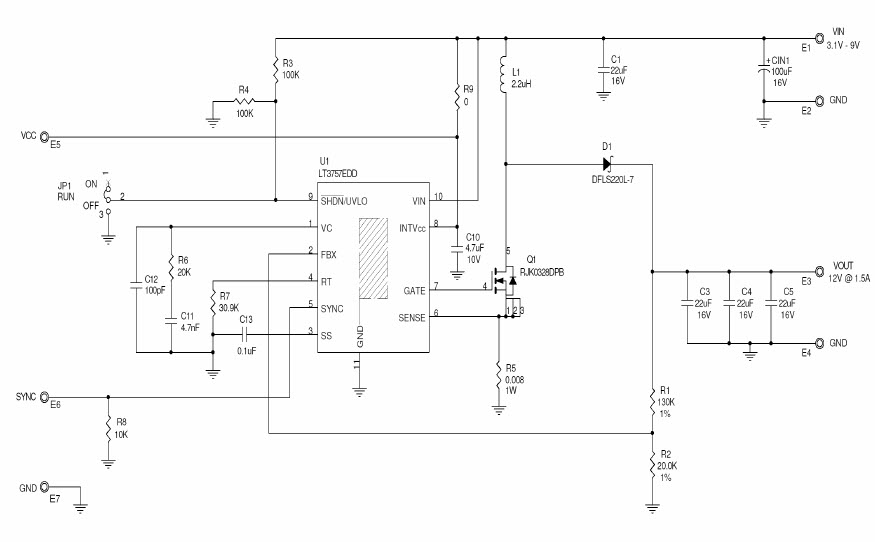

DC1547A，用于 LT3757EDD 升壓、反激、SEPIC 和反相控制器的演示板。演示電路 DC1547A 在 400kHz BOOST 轉換器電路中采用 LT3757EDD，專為從 3.1V 至 9V 輸入提供 12V 輸出而設計。 LT3757EDD 在 2.9V 至 40V 的輸入范圍內工作，適用于從單節鋰離子電池便攜式電子產品到高壓汽車和工業電源的應用

說明

DC1547A, Demo Board Using for LT3757EDD Boost, Flyback, SEPIC and Inverting Controller. The Demonstration circuit DC1547A features LT3757EDD in a 400kHz BOOST converter circuit, designed for 12V output from a 3.1V to 9V input. The LT3757EDD operates over an input range of 2.9V to 40V, suitable for applications from single-cell lithium-ion battery portable electronics up to high voltage automotive and industrial power supplies

主要特色

Conversion Type

DC to DC
Input Voltage

3.1 to 9 V
Output Voltage

12 V
Output Current

1.5 A
Topology

Boost

參考設計下載

DC1547A Design Files

相關文檔

dc1547a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3757EDD#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Flyback/Step Up 1000kHz Automotive 10-Pin DFN EP Tube	點擊下載
LT3757EDD#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Flyback/Step Up 1000kHz Automotive 10-Pin DFN EP T/R	點擊下載
