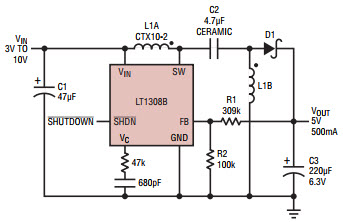

LT1308AIS8 SEPIC（單端初級電感轉換器）的典型應用電路將 3V 至 10V 輸入轉換為 5V/500mA 穩壓輸出

使用 Analog Devices 的 LT1308AIS8 的參考設計

設計簡介

LT1308AIS8 SEPIC（單端初級電感轉換器）的典型應用電路將 3V 至 10V 輸入轉換為 5V/500mA 穩壓輸出。 LT1308A 是一款微功率、固定頻率升壓 DC/DC 轉換器，在 1V 至 10V 輸入電壓范圍內工作。 LT1308A 具有在輕負載時自動切換至省電突發模式操作的特性，空載時僅消耗 140 uA 電流

說明

Typical Application Circuit for LT1308AIS8 SEPIC (Single-Ended Primary Inductance Converter) Converts 3V to 10V Input to a 5V/500mA Regulated Output. The LT1308A is a micropower, fixed frequency step-up DC/DC converter that operates over a 1V to 10V input voltage range. The LT1308A features automatic shifting to power saving Burst Mode operation at light loads and consumes just 140 uA at no load

主要特色

Conversion Type

DC to DC
Input Voltage

3 to 10 V
Output Voltage

5 V
Output Current

0.5 A
Topology

SEPIC

相關文檔

downloaddocument

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1308AIS8	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.92V to 10V Step Up Single-Out 1.22V to 34V 4.5A 8-Pin SOIC N	點擊下載
