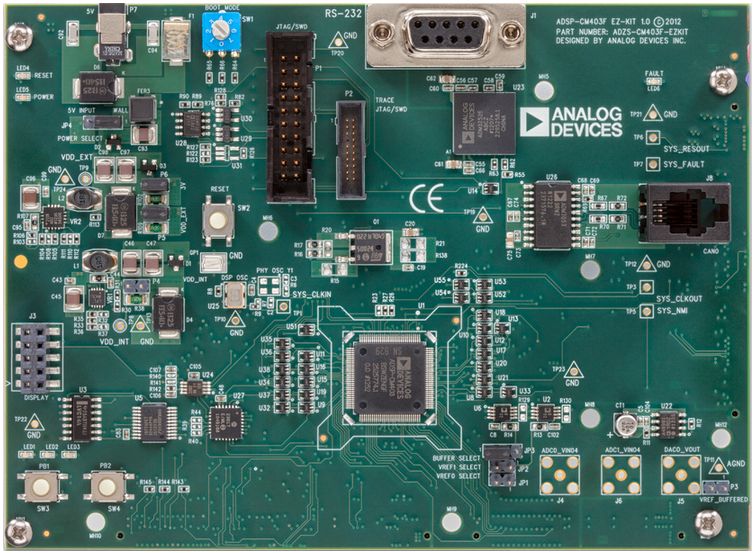

ADZS-CM403F-EZBRD、基于混合信號控制處理器 (DSP) 的 ADSP-CM40x EZ-Board 評估系統

使用 Analog Devices 的 ADSP-CM403BSWZ-EF 的參考設計

設計簡介

ADZS-CM403F-EZBRD，基于混合信號控制處理器 (DSP) 的 ADSP-CM40x EZ-Board 評估系統。 ADSP-CM40x 處理器集成了 ARM Cortex-M4 內核、雙 16 位 ADC、數字加速器、濾波器和豐富的外設。 ADSP-CM40x 處理器專為電機控制和工業應用而設計。 ADZS-CM403F EZ-KIT Lite 和 ADZS-CM408F EZ-KIT Lite 包含立即開始評估所需的所有硬件。可以購買不帶調試探針的其他開發板。探測板可作為插入 ADSP-CM403F 或 EX-Board 評估系統的子板單獨提供

說明

ADZS-CM403F-EZBRD, ADSP-CM40x EZ-Board Evaluation System based on mixed signal control processors (DSPs). The ADSP-CM40x Processors integrate an ARM Cortex-M4 core, dual 16-bit ADCs, digital accelerators, filters, and a rich set of peripherals. The ADSP-CM40x processors are designed for motor control and industrial applications. The ADZS-CM403F EZ-KIT Lite and the ADZS-CM408F EZ-KIT Lite include all hardware necessary to immediately begin evaluation. Other development boards can be purchased without a debug probe. Probing boards are available separately as daughter boards that plug onto the ADSP-CM403F or EX-Board evaluation systems

主要特色

Embedded System Type

DSP
Core Processor

ARM Cortex-M4
Platform

EZ-Board

參考設計下載

相關文檔

adsp-cm403f_ezkit_rev

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
GTL2002DP,118	Level Translators	Voltage Level Translator GTL/GTL+ to LVTTL/TTL 2-CH Bidirectional 8-Pin TSSOP T/R	點擊下載
ADA4899-1YRDZ-R7	Op Amps	Op Amp Single High Speed Amplifier ±6V/12V 8-Pin SOIC N EP T/R	點擊下載
SN74LVC1G08DBVTG4	Gates	AND Gate 1-Element 2-IN CMOS Automotive 5-Pin SOT-23 T/R	點擊下載
SN74LVC1G08DBVRE4	Gates	AND Gate 1-Element 2-IN CMOS Automotive 5-Pin SOT-23 T/R	點擊下載
SN74LVC1G08DBVRG4	Gates	AND Gate 1-Element 2-IN CMOS Automotive 5-Pin SOT-23 T/R	點擊下載
SN74LVC1G08DBVR	Gates	AND Gate 1-Element 2-IN CMOS Automotive 5-Pin SOT-23 T/R	點擊下載
ADP2118ACPZ-3.3-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.3V to 5.5V Synchronous Step Down Single-Out 3.3V 3A 16-Pin LFCSP EP T/R	點擊下載
ADP2119ACPZ-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.3V to 5.5V Synchronous Step Down Single-Out 0.6V to 5.5V 2A 10-Pin LFCSP EP T/R	點擊下載
ADM3252EABCZ	Bus Line Transceivers	Dual Transmitter/Receiver RS-232 44-Pin CSBGA Tray	點擊下載
ADR441ARMZ	Voltage References	V-Ref Precision 2.5V 10mA 8-Pin MSOP Tube	點擊下載
MCP23017-E/ML	GPIO Expanders	I2C Interface 1700kHz 5.5V 28-Pin QFN EP Tube	點擊下載
ADP2118ACPZ-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.3V to 5.5V Synchronous Step Down Single-Out 0.6V to 5.5V 3A 16-Pin LFCSP EP T/R	點擊下載
