LTC3862，一款 120W 2 相、24V/5A 輸出汽車音響電源

使用 Analog Devices 的 LTC3862 的參考設計

設計簡介

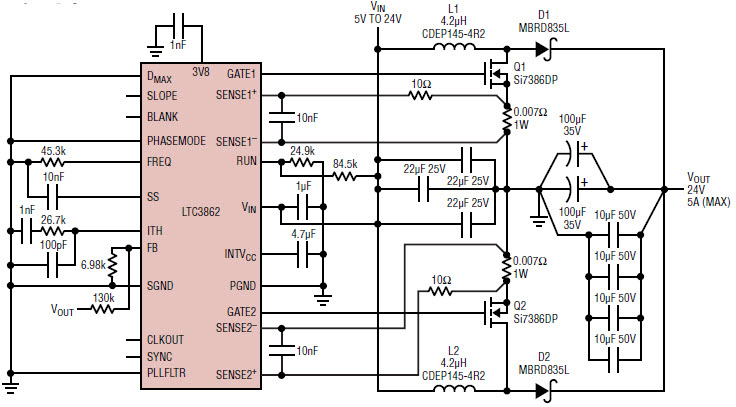

該電路展示了采用汽車電池供電的 LTC3862、120W、2 相、24V/5A 輸出音頻電源

Circuit shows LTC3862, 120W, 2-phase, 24V/5A output audio power supply that operates from a car battery

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3862IGN#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Up 500kHz Automotive 24-Pin SSOP N Tube	點擊下載
LTC3862EGN#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Up 500kHz Automotive 24-Pin SSOP N T/R	點擊下載
LTC3862HUH#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Up 500kHz Automotive 24-Pin QFN EP T/R	點擊下載
LTC3862HFE#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Up 500kHz Automotive 24-Pin TSSOP EP Tube	點擊下載
LTC3862IFE#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Up 500kHz Automotive 24-Pin TSSOP EP Tube	點擊下載
LTC3862EGN#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Up 500kHz Automotive 24-Pin SSOP N Tube	點擊下載
LTC3862HGN#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Up 500kHz Automotive 24-Pin SSOP N Tube	點擊下載
LTC3862EUH#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Up 500kHz Automotive 24-Pin QFN EP Tube	點擊下載
LTC3862IUH#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Up 500kHz Automotive 24-Pin QFN EP Tube	點擊下載
LTC3862HUH#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Up 500kHz Automotive 24-Pin QFN EP Tube	點擊下載
LTC3862IGN#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Up 500kHz Automotive 24-Pin SSOP N T/R	點擊下載
LTC3862IUH#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Up 500kHz Automotive 24-Pin QFN EP T/R	點擊下載
