LTC3839 的典型應用 - 具有差分輸出檢測功能的快速、準確、兩相、單輸出降壓型 DC/DC 控制器

使用 Analog Devices 的 LTC3839 的參考設計

設計簡介

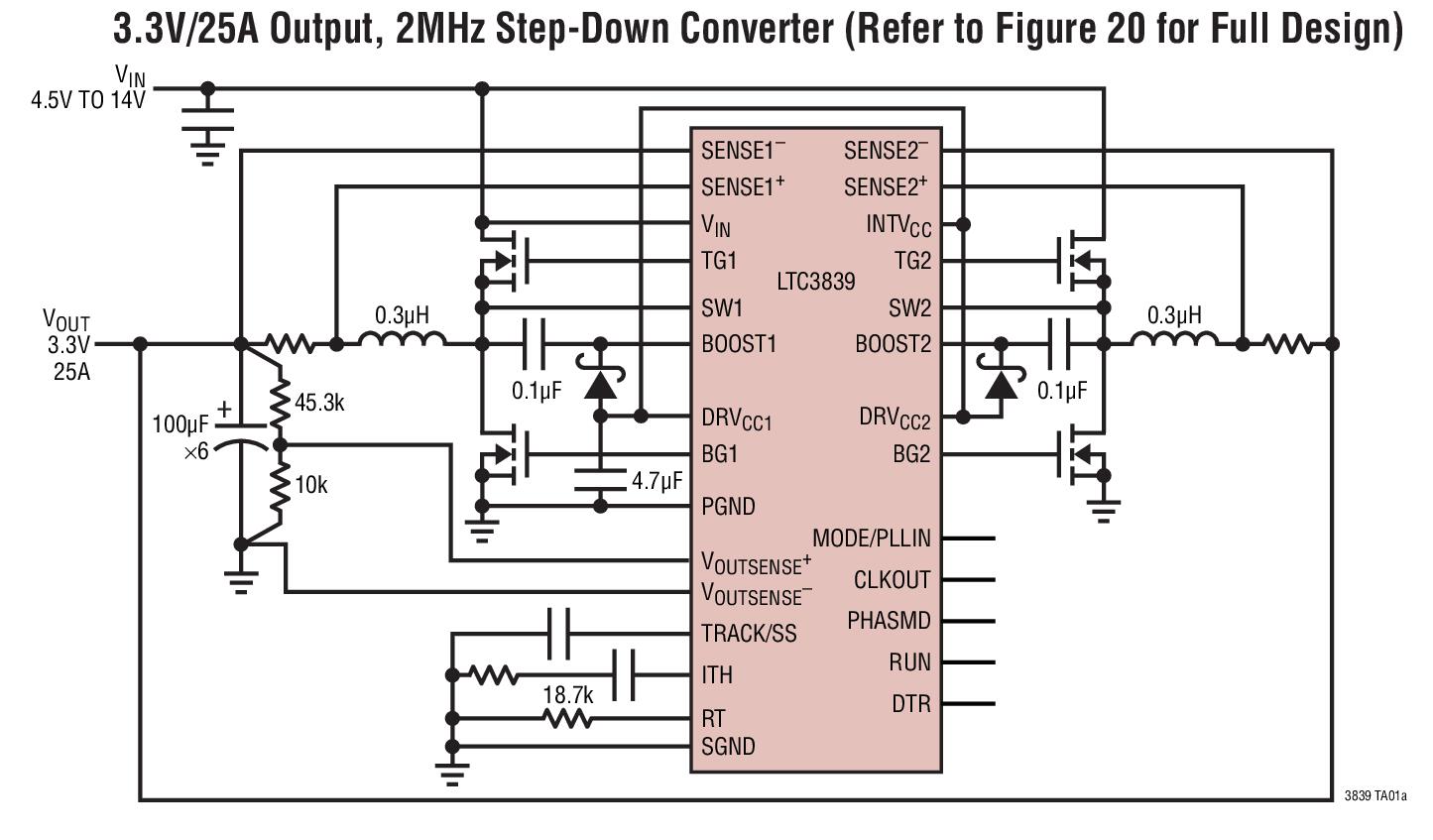

LTC3839 的典型應用 - 具有差分輸出檢測功能的快速、準確、2 相、單輸出降壓型 DC/DC 控制器。 LTC3839 是一款 2 相、單輸出多相同步降壓型開關穩壓控制器，可驅動所有 N 溝道功率 MOSFET。受控導通時間、谷值電流模式控制架構可實現穩態操作中的快速瞬態響應和恒定頻率開關，且與 VIN、VOUT 和負載電流無關。其負載釋放瞬態檢測功能可顯著減少低輸出電壓下的過沖

說明

Typical Application for LTC3839 - Fast, Accurate, 2-Phase, Single-Output Step-Down DC/DC Controller with Differential Output Sensing. The LTC3839 is a 2-phase, single-output Poly-Phase synchronous step-down switching regulator controller that drives all N-channel power MOSFETs. The controlled on-time, valley current mode control architecture allows for fast transient response and constant frequency switching in steady-state operation, independent of VIN, VOUT and load current. Its load-release transient detection feature significantly reduces overshoot at low output voltages

主要特色

Conversion Type

DC to DC
Output Current

25 A
Topology

Buck
