LT3844EFE 演示板，具有 PLL 的 60V DC/DC 控制器

使用 Analog Devices 的 LT3844EFE 的參考設計

設計簡介

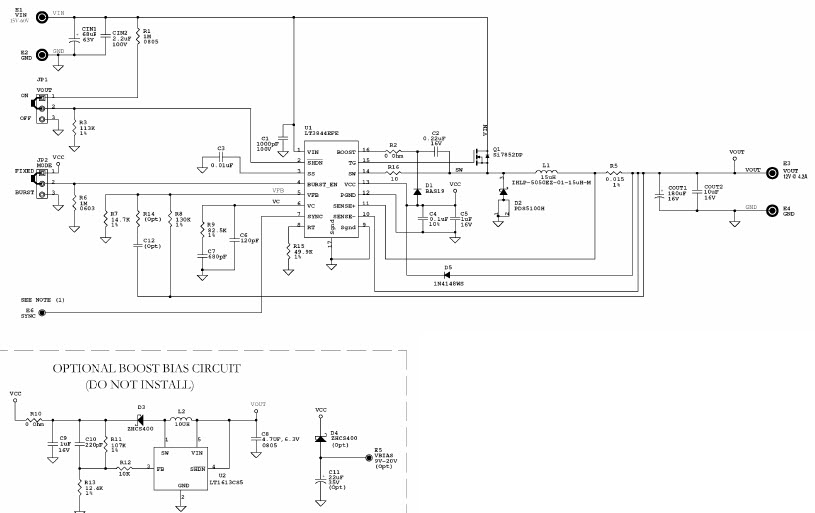

演示電路 DC974A 是一款采用 LT3844 的 100kHz 至 500kHz 可編程頻率、高電壓、電流模式 DC/DC 降壓轉換器。工作頻率可同步至600kHz。該板的工作電壓范圍為 15V 至 60V，輸出為 12Vout@4.2A (50W)

Demonstration Circuit DC974A is a 100kHz to 500kHz programmable frequency, high voltage, current-mode DC/DC step-down converter featuring the LT3844. The operating frequency can be synchronized up to 600kHz. The board operates from a Vin range of 15V to 60V and outputs 12Vout@4.2A (50W)

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1613CS5#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.9V to 10V Step Up Single-Out 36V 5-Pin TSOT-23 T/R	點擊下載
LT1613CS5	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.9V to 10V Step Up Single-Out 36V 5-Pin TSOT-23	點擊下載
LT1613CS5#TRM	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.9V to 10V Step Up Single-Out 36V 5-Pin TSOT-23 T/R	點擊下載
LT1613CS5#TR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.9V to 10V Step Up Single-Out 36V 5-Pin TSOT-23 T/R	點擊下載
LT1613CS5#TRMPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.9V to 10V Step Up Single-Out 36V 5-Pin TSOT-23 T/R	點擊下載
LT1613CS5#TRMPBF (CUT REEL)	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.9V to 10V Step Up Single-Out 36V 5-Pin TSOT-23 T/R	點擊下載
LT1613CS5#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.9V to 10V Step Up Single-Out 36V 5-Pin TSOT-23 T/R	點擊下載
LT3844EFE#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 600kHz Automotive 16-Pin TSSOP EP Tube	點擊下載
LT3844EFE#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 600kHz Automotive 16-Pin TSSOP EP T/R	點擊下載
