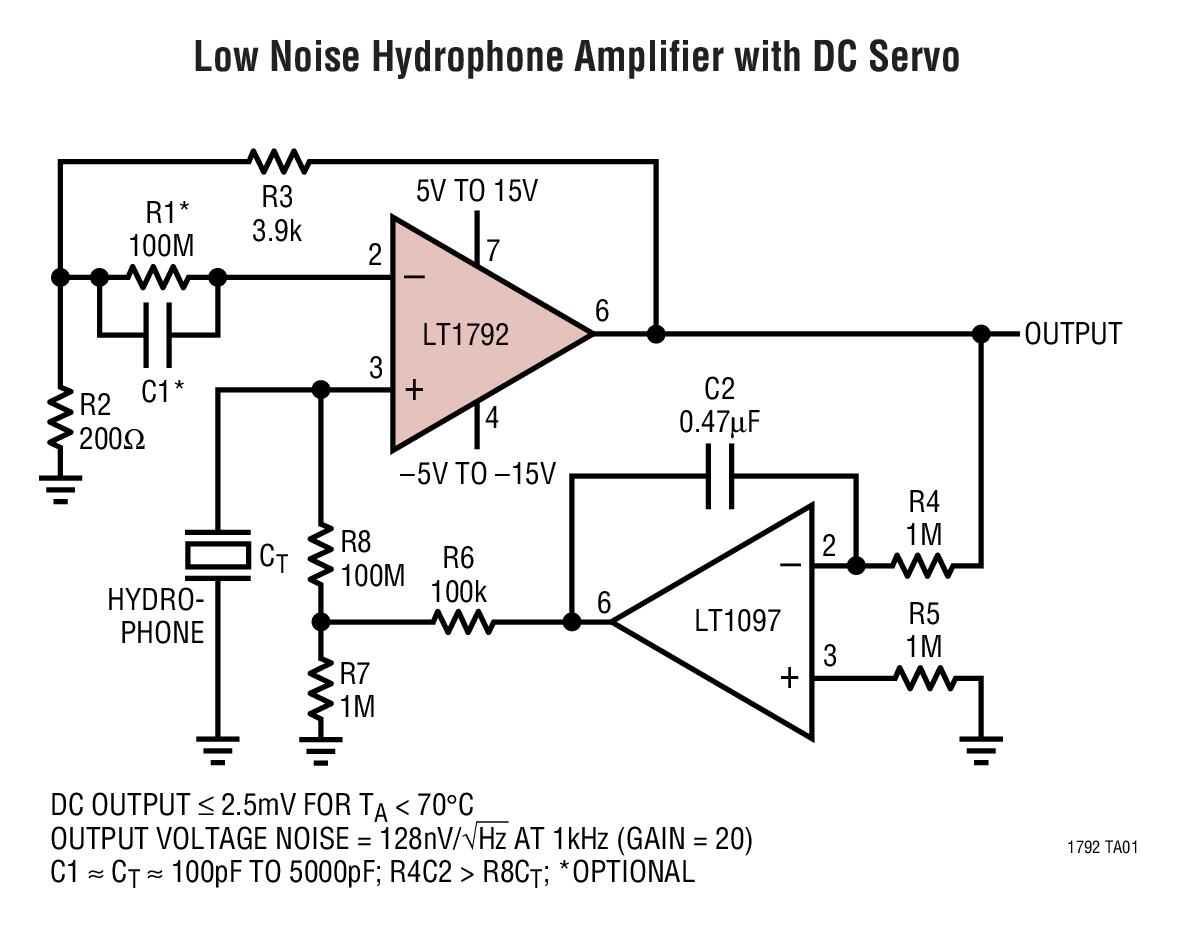

LT1792 低噪聲、精密、JFET 輸入運算放大器的典型應用

使用 Analog Devices 的 LT1792 的參考設計

設計簡介

LT1792 的典型應用實現了 JFET 運算放大器卓越噪聲性能的新標準。 4.2nV/Hz 電壓噪聲與低電流噪聲和皮安偏置電流相結合，使 LT1792 成為放大來自高阻抗電容式傳感器的低電平信號的理想選擇

說明

Typical Application for LT1792 achieves a new standard of excellence in noise performance for a JFET op amp. The 4.2nV/Hz voltage noise combined with low current noise and pico-ampere bias currents make the LT1792 an ideal choice for amplifying low level signals from high impedance capacitive transducers

主要特色

Gain

20 dB
Number of Supplies

Single
Supply Voltage

±5 V

參考設計下載

S8 CAD/Foot Print

相關文檔

1792f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1792ACS8#TRPBF	Op Amps	Op Amp Single Low Noise Amplifier ±20V 8-Pin SOIC N T/R	點擊下載
LT1792CS8#TR	Op Amps	Op Amp Single Low Noise Amplifier ±20V 8-Pin SOIC N T/R	點擊下載
LT1792ACS8#PBF	Op Amps	Op Amp Single Low Noise Amplifier ±20V 8-Pin SOIC N Tube	點擊下載
LT1792AIN8#PBF	Op Amps	Op Amp Single Low Noise Amplifier ±20V 8-Pin PDIP N Tube	點擊下載
LT1792CS8	Op Amps	Op Amp Single Low Noise Amplifier ±20V 8-Pin SOIC N	點擊下載
LT1792IN8#PBF	Op Amps	Op Amp Single Low Noise Amplifier ±20V 8-Pin PDIP N Tube	點擊下載
LT1792AIS8#TRPBF	Op Amps	Op Amp Single Low Noise Amplifier ±20V 8-Pin SOIC N T/R	點擊下載
LT1792ACN8#PBF	Op Amps	Op Amp Single Low Noise Amplifier ±20V 8-Pin PDIP N Tube	點擊下載
LT1792IS8	Op Amps	Op Amp Single Low Noise Amplifier ±20V 8-Pin SOIC N	點擊下載
LT1792CS8#PBF	Op Amps	Op Amp Single Low Noise Amplifier ±20V 8-Pin SOIC N Tube	點擊下載
LT1792IS8#PBF	Op Amps	Op Amp Single Low Noise Amplifier ±20V 8-Pin SOIC N Tube	點擊下載
LT1792CS8#TRPBF	Op Amps	Op Amp Single Low Noise Amplifier ±20V 8-Pin SOIC N T/R	點擊下載
