LTC1701BES5 演示板，0.5A，SOT-23，DC/DC 轉換器，Vin=2.5V 至 5.5V，Vout=1.5V/2.5V/3.3V

使用 Analog Devices 的 LTC1701BES5 的參考設計

設計簡介

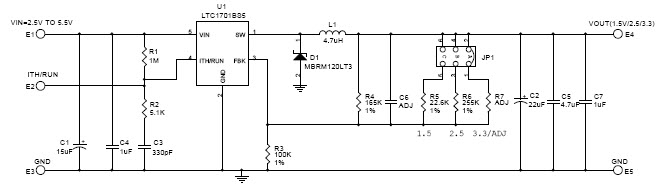

演示電路 DC376A 是一款使用 LTC1701B 的降壓穩壓器。 DC376 的工作輸入電壓范圍為 2.5 至 5.5V，能夠提供 0.5A 電流，并可通過跳線選擇 1.5/2.5/3.3V-ADJ 輸出電壓

說明

Demonstration Circuit DC376A is a step-down regulator using the LTC1701B. DC376 operates from a 2.5 to 5.5V input voltage range and is capable of providing 0.5A with a jumper-selectable output voltage of 1.5/2.5/3.3V-ADJ

主要特色

Conversion Type

DC to DC
Input Voltage

2.5 to 5.5 V
Output Voltage

1.5|2.5|3.3 V
Output Current

0.5 A
Topology

Buck

參考設計下載

相關文檔

dc376a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1701BES5#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 5.5V Step Down Single-Out 1.25V to 5V 0.5A 5-Pin TSOT-23 T/R	點擊下載
LTC1701BES5#TR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 5.5V Step Down Single-Out 1.25V to 5V 0.5A 5-Pin TSOT-23 T/R	點擊下載
LTC1701BES5#TRMPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 5.5V Step Down Single-Out 1.25V to 5V 0.5A 5-Pin TSOT-23 T/R	點擊下載
