DC1281A-G，LTC2209 演示板，高中頻，LVDS 輸出，185 Msps，16 位 ADC，1MHz < Ain <80MHz

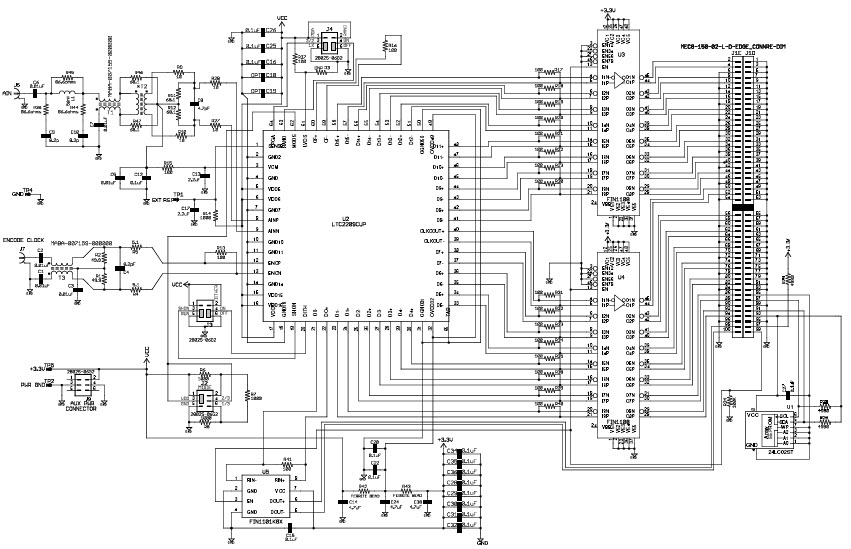

使用 Analog Devices 的 LTC2209CUP#PBF 的參考設計

設計簡介

DC1281A-G、LTC2209 演示板、高 IF、LVDS 輸出、185 Msps、16 位 ADC、1MHz < Ain <80MHz。 LTC2209 16 位、185 Msps 高速、高動態范圍模數轉換演示板

DC1281A-G, LTC2209 Demo Board, HIGH IF, LVDS OUT, 185 Msps, 16-Bit ADC, 1MHz < Ain <80MHz. The LTC2209 of 16-Bit, 185 Msps high speed, high dynamic range Analog to Digital Conversion Demo Board

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
FIN1108MTDX	LVDS	LVDS Repeater 800Mbps 0.45V 48-Pin TSSOP W T/R	點擊下載
FIN1108MTD	LVDS	LVDS Repeater 800Mbps 0.45V 48-Pin TSSOP W Tube	點擊下載
24LC024H-I/ST	EEPROM	EEPROM Serial-I2C 2K-bit 256 x 8 3.3V/5V 8-Pin TSSOP Tube	點擊下載
24LC024H-E/ST	EEPROM	EEPROM Serial-I2C 2K-bit 256 x 8 3.3V/5V Automotive 8-Pin TSSOP Tube	點擊下載
24LC024H-I/SN	EEPROM	EEPROM Serial-I2C 2K-bit 256 x 8 3.3V/5V 8-Pin SOIC N Tube	點擊下載
24LC024-I/MS	EEPROM	EEPROM Serial-2Wire 2K-bit 256 x 8 3.3V/5V 8-Pin MSOP Tube	點擊下載
24LC025T-E/MNY	EEPROM	EEPROM Serial-2Wire 2K-bit 256 x 8 3.3V/5V Automotive 8-Pin TDFN EP T/R	點擊下載
24LC02BH-I/SN	EEPROM	EEPROM Serial-I2C 2K-bit 256 x 8 3.3V/5V 8-Pin SOIC N Tube	點擊下載
24LC02BH-I/ST	EEPROM	EEPROM Serial-I2C 2K-bit 256 x 8 3.3V/5V 8-Pin TSSOP Tube	點擊下載
24LC02BHT-E/LT	EEPROM	EEPROM Serial-I2C 2K-bit 256 x 8 3.3V/5V Automotive 5-Pin SC-70 T/R	點擊下載
24LC024T-I/SNG	EEPROM	EEPROM Serial-2Wire 2K-bit 256 x 8 3.3V/5V 8-Pin SOIC N T/R	點擊下載
24LC02B-I/MS	EEPROM	EEPROM Serial-I2C 2K-bit 256 x 8 3.3V/5V 8-Pin MSOP Tube	點擊下載
