電流升壓升壓轉換器（16V-24V 至 28V）

使用 Analog Devices 的 LT1070 的參考設計

設計簡介

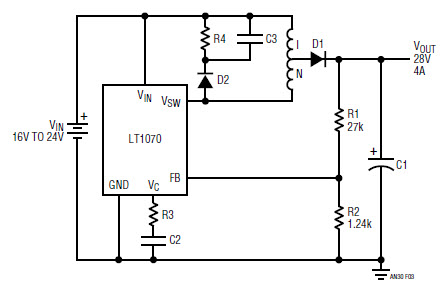

電路展示了使用電流升壓轉換器在 4A 電流下從 16V 至 24V 輸入電壓提供 28V 輸出電壓的電源

說明

Circuit shows Power Supply Using Current Boosted Boost Converter to Provide 28V Output Voltage at 4A From 16V to 24V Input Voltage

主要特色

Conversion Type

DC to DC
Input Voltage

16 to 24 V
Output Voltage

28 V
Output Current

4 A
Topology

Boost
