使用 LTC2367IDE-16、16 位、500ksps、偽差分單極 SAR ADC 的典型應用

使用 Analog Devices 的 LTC2367IDE-16 的參考設計

設計簡介

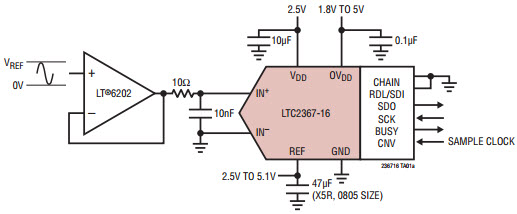

使用 LTC2367IDE-16、16 位、500ksps、偽差分單極 SAR ADC 的典型應用。 LTC2367-16 采用 2.5V 電源供電，具有 0V 至 VREF 偽差分單極輸入范圍，VREF 范圍為 2.5 至 5.1V。 LTC2367-16 的功耗僅為 6.8mW，并實現 ±0.75LSB INL 最大值，在 16 位時無漏碼，SNR 為 94.7dB

說明

Typical Application Using LTC2367IDE-16, 16-Bit, 500ksps, Pseudo-Differential Unipolar SAR ADC. Operating from a 2.5V supply, the LTC2367-16 has a 0V to VREF pseudo-differential unipolar input range with VREF ranging from 2.5 to 5.1V. The LTC2367-16 consumes only 6.8mW and achieves ±0.75LSB INL maximum, no missing codes at 16 bits with 94.7dB SNR

主要特色

ADC Resolution

16 Bit
ADC Sampling Rate

500K SPS

相關文檔

236716fa

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC2367IDE-16#TRPBF	Analog to Digital Converters - ADCs	1-Channel Single ADC SAR 500ksps 16-bit Serial 16-Pin DFN EP T/R	點擊下載
LTC2367IDE-16#PBF	Analog to Digital Converters - ADCs	1-Channel Single ADC SAR 500ksps 16-bit Serial 16-Pin DFN EP Tube	點擊下載
