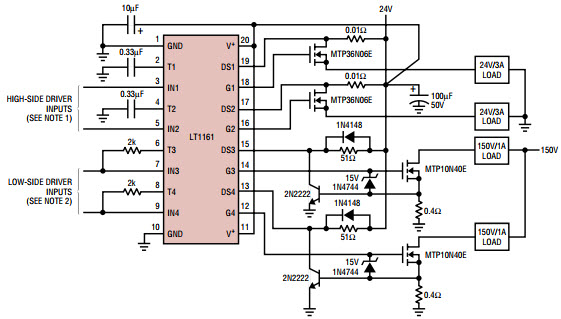

LT1161CSW 具有混合低側和高側驅動的受保護四路開關的典型應用電路

使用 Analog Devices 的 LT1161CSW 的參考設計

設計簡介

具有混合低側和高側驅動功能的 LT1161CSW 受保護四路開關的典型應用電路。 LT1161 是一款四路高側柵極驅動器，允許在高側開關應用中使用低成本 N 溝道功率 MOSFET。它具有四個獨立的開關通道，每個通道都包含一個完全獨立的電荷泵，無需外部組件即可全面增強 N 溝道 MOSFET 開關

Typical Application Circuit for LT1161CSW Protected Quad Switch with Mixed Low- and High-Side Driving. The LT1161 is a quad high-side gate driver allowing the use of low cost N-channel power MOSFETs for high-side switching applications. It has four independent switch channels, each containing a completely self-contained charge pump to fully enhance an N-channel MOSFET switch with no external components

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1161CSW	Gate and Power Drivers	Driver 0.065V 4-OUT High Side Non-Inv Automotive 20-Pin SOIC W	點擊下載
