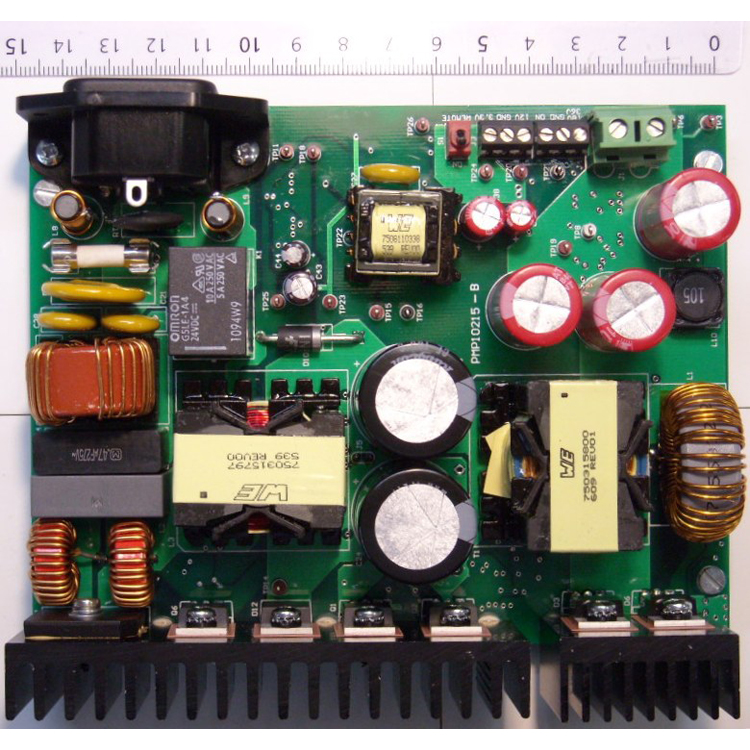

該電源模塊生成為 D 類音頻放大器供電的所有電壓。主要輸出電壓為 36V，可提供 200W 的持續功率和 540W 的峰值功率。第一級為功率因數校正升壓。反激式轉換器在初級側提供 12V 的電壓，在次級側提供 12V 的電壓（電流為 300mA）和 3.3V 的電壓（電流為 200mA）。利用硬件開關和遠程輸入，該轉換器可以進入待機模式：在該狀態下，會禁用 36V 輸出，12V、3.3V“始終開啟”。這樣，待機功率可降低至 150mW (115Vac) 和 270mW (230Vac)。第二個數字輸入可將主要輸入電壓從 36V 切換至 18V，從而在音頻放大器需要的功耗較低時進入低電流消耗模式。
！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。
| 器件 | 類型 | 描述 | 數據手冊 |
|---|---|---|---|
| LM5021 | 離線和隔離式DC / DC控制器和轉換器? | 30V、1MHz 電流模式 PWM 控制器? | 點擊下載 |
| LMV431A | 電壓參考? | 1%、低電壓 (1.24V) 可調節精密并聯穩壓器? | 點擊下載 |
| SN74LVC1G17 | 緩沖器/驅動器? | 單路施密特觸發緩沖器? | 點擊下載 |
| TL431 | 電壓參考? | 可調精密并聯穩壓器? | 點擊下載 |
| TMP709 | 溫度傳感器和控制 IC? | 具有 2°C 和 10°C 遲滯的電阻可編程溫度開關? | 點擊下載 |
| TPA3250 | 音頻放大器? | 70W 立體聲、140W 單聲道、12 至 38V 電源電壓、模擬輸入 D 類音頻放大器，焊盤朝下? | 點擊下載 |
| TPA3251 | 音頻放大器? | 175W 立體聲、350W 單聲道、12V 至 38V 電源電壓、模擬輸入 D 類智能音頻放大器? | 點擊下載 |
| TPA3255 | 音頻放大器? | 315W 立體聲、600W 單聲道、18V 至 53.5V 電源電壓、模擬輸入 D 類音頻放大器? | 點擊下載 |
| TPS560200 | 降壓穩壓器? | 采用 SOT-23 封裝、具有高級 Eco-Mode? 的 17V 輸入、500mA 同步降壓穩壓器? | 點擊下載 |
| UCC27714 | 門驅動器? | 4-A、600V 半橋柵極驅動器? | 點擊下載 |
| UCC28180 | 離線和隔離式DC / DC控制器和轉換器? | 具有增強啟動和瞬態響應功能的 18kHz 至 250kHz CCM PFC 控制器? | 點擊下載 |
