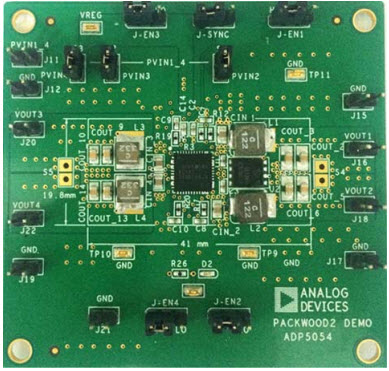

ADP5054-EVALZ，用于 ADP5054 4 通道電源管理單元 (PMU) 的評估板

使用 Analog Devices 的 ADP5054ACPZ-R7 的參考設計

設計簡介

ADP5054-EVALZ，ADP5054 的評估板在 48 引腳 LFCSP 封裝中結合了四個高性能降壓穩壓器，以滿足嚴苛的性能和電路板空間要求。 ADP5054 評估板可直接連接至高達 15V 的高輸入電壓，無需任何預調節器

說明

ADP5054-EVALZ, Evaluation Board for the ADP5054 combines four high performance buck regulators in a 48-lead LFCSP package to meet the demanding performance and board space requirements. The ADP5054 evaluation board connects to high input voltages, up to 15V directly without any preregulators

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 15.5 V
Output Voltage

1.2|1.5|1.8|3.3 V
Output Current

2.5@1.5V|2.5@3.3V|6@1.2V|6@1.8V A
Efficiency

90 %
Topology

Buck

相關文檔

adp5054-evalz_ug-816

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADP5054ACPZ-R7	PMIC Solutions	Buck Regulator with LDO 4.5V to 15.5V Medical 48-Pin LFCSP EP T/R	點擊下載
