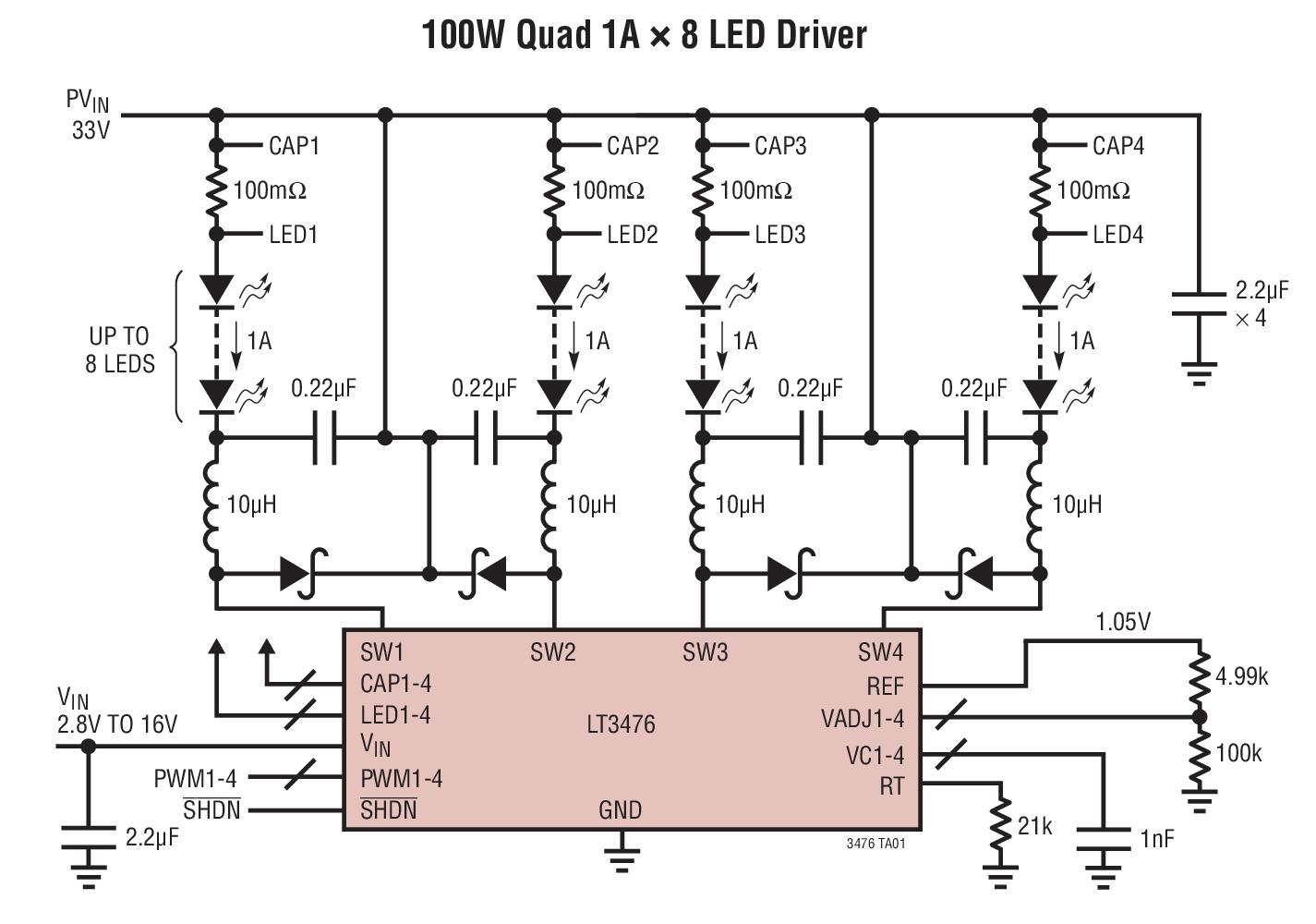

LT3476 大電流四路輸出 LED 驅動器的典型應用

使用 Analog Devices 的 LT3476 的參考設計

設計簡介

LT3476 的典型應用是一款四路輸出 DC-DC 轉換器，設計用作驅動高電流 LED 的恒流源。固定頻率、電流模式架構可在較寬的電源和輸出電壓范圍內穩定運行。頻率調節引腳允許用戶在 200kHz 至 2MHz 之間編程開關頻率，以優化效率和外部組件尺寸

說明

Typical Application for LT3476 is a quad output DC-DC converter designed to operate as a constant-current source for driving high current LEDs. A fixed frequency, current mode architecture results in stable operation over a wide range of supply and output voltages. A frequency adjust pin allows the user to program switching frequency between 200kHz and 2MHz to optimize efficiency and external component size

主要特色

Input Voltage

2.8 to 16 V
Output Power

100 W
Number of Derived Elements

32

參考設計下載

QFN38UHF5X7 CAD/Foot Print

相關文檔

3476fa

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3476EUHF#TRPBF	LED Drivers	LED Driver 8 Segment 5500uA Supply Current Automotive 38-Pin QFN EP T/R	點擊下載
LT3476EUHF	LED Drivers	LED Driver 8 Segment 5500uA Supply Current Automotive 38-Pin QFN EP	點擊下載
LT3476IUHF#TRPBF	LED Drivers	LED Driver 8 Segment 5500uA Supply Current Automotive 38-Pin QFN EP T/R	點擊下載
LT3476EUHF#PBF	LED Drivers	LED Driver 8 Segment 5500uA Supply Current Automotive 38-Pin QFN EP Tube	點擊下載
LT3476IUHF#PBF	LED Drivers	LED Driver 8 Segment 5500uA Supply Current Automotive 38-Pin QFN EP Tube	點擊下載
