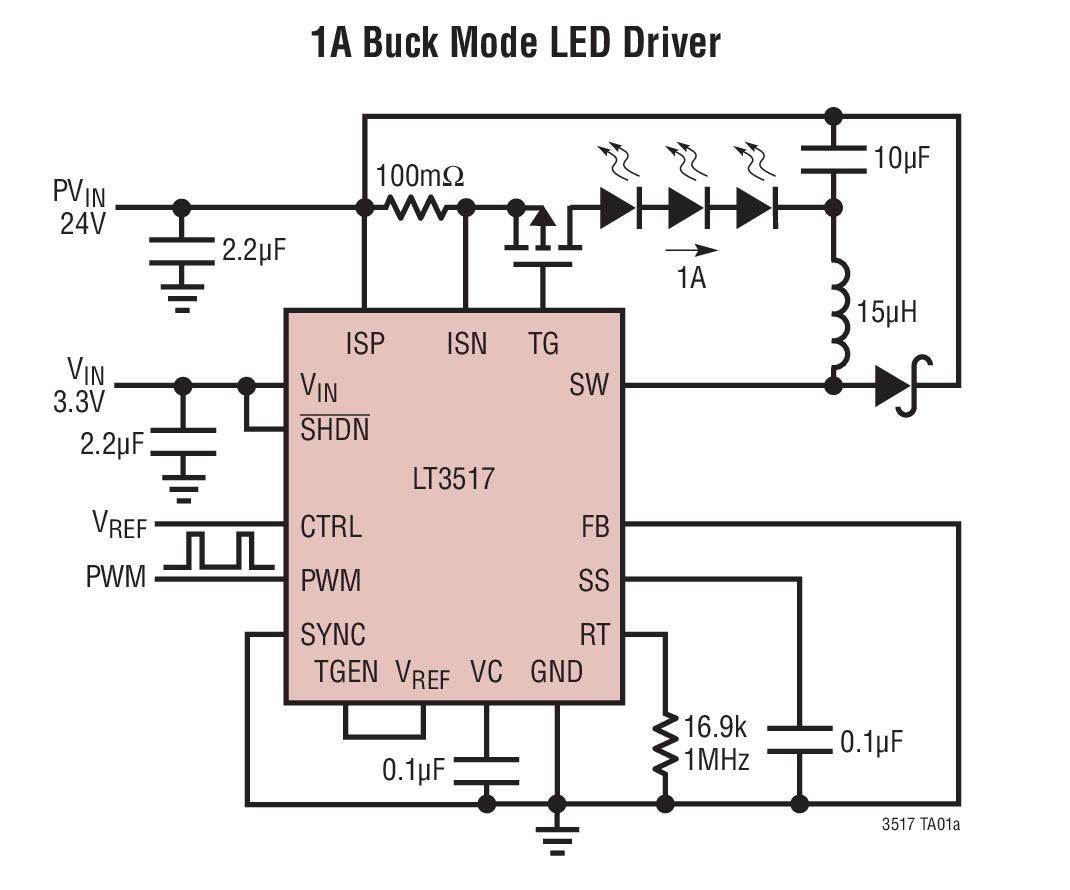

具有 1.5A 開關電流的 LT3517 全功能 LED 驅動器的典型應用

使用 Analog Devices 的 LT3517 的參考設計

設計簡介

LT3517 的典型應用是一款電流模式 DC/DC 轉換器，具有專門設計用于驅動 LED 的內部 1.5A、45V 開關。 LT3517 在升壓、降壓模式和降壓-升壓模式下用作 LED 驅動器。它結合了傳統的電壓環路和獨特的電流環路，可用作恒流源或恒壓源。可編程開關頻率可以優化外部組件的效率或組件尺寸。 LT3517 的開關頻率可與外部時鐘信號同步

說明

Typical Application for LT3517 is a current mode DC/DC converter with an internal 1.5A, 45V switch specifically designed to drive LEDs. The LT3517 operates as a LED driver in boost, buck mode and buck-boost mode. It combines a traditional voltage loop and a unique current loop to operate as a constant-current source or constant-voltage source. Programmable switching frequency allows optimization of the external components for efficiency or component size. The switching frequency of LT3517 can be synchronized to an external clock signal

主要特色

Input Voltage

3.3 V
Output Current

1 A
Number of Derived Elements

3

參考設計下載

TSSOP16-FE-BA CAD/Foot Print

相關文檔

61470087546804325708

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3517EFE#PBF	LED Drivers	LED Driver 3 Segment 10000uA Supply Current Automotive 16-Pin TSSOP EP Tube	點擊下載
LT3517HUF#TRPBF	LED Drivers	LED Driver 3 Segment 10000uA Supply Current Automotive 16-Pin QFN EP T/R	點擊下載
LT3517EFE#TRPBF	LED Drivers	LED Driver 3 Segment 10000uA Supply Current Automotive 16-Pin TSSOP EP T/R	點擊下載
LT3517EUF#TRPBF	LED Drivers	LED Driver 3 Segment 10000uA Supply Current Automotive 16-Pin QFN EP T/R	點擊下載
LT3517HUF#PBF	LED Drivers	LED Driver 3 Segment 10000uA Supply Current Automotive 16-Pin QFN EP Tube	點擊下載
LT3517HFE#PBF	LED Drivers	LED Driver 3 Segment 10000uA Supply Current Automotive 16-Pin TSSOP EP Tube	點擊下載
LT3517HFE#TRPBF	LED Drivers	LED Driver 3 Segment 10000uA Supply Current Automotive 16-Pin TSSOP EP T/R	點擊下載
LT3517IUF#PBF	LED Drivers	LED Driver 3 Segment 10000uA Supply Current Automotive 16-Pin QFN EP Tube	點擊下載
LT3517EUF#PBF	LED Drivers	LED Driver 3 Segment 10000uA Supply Current Automotive 16-Pin QFN EP Tube	點擊下載
LT3517IFE#TRPBF	LED Drivers	LED Driver 3 Segment 10000uA Supply Current Automotive 16-Pin TSSOP EP T/R	點擊下載
LT3517EFE	LED Drivers	LED Driver 3 Segment 10000uA Supply Current Automotive 16-Pin TSSOP EP	點擊下載
LT3517IFE	LED Drivers	LED Driver 3 Segment 10000uA Supply Current Automotive 16-Pin TSSOP EP	點擊下載
