TPD7104AF 的單輸出高端 N 溝道功率 MOSFET 柵極驅動器應用和電路

使用 Toshiba 的 TPD7104AF 的參考設計

設計簡介

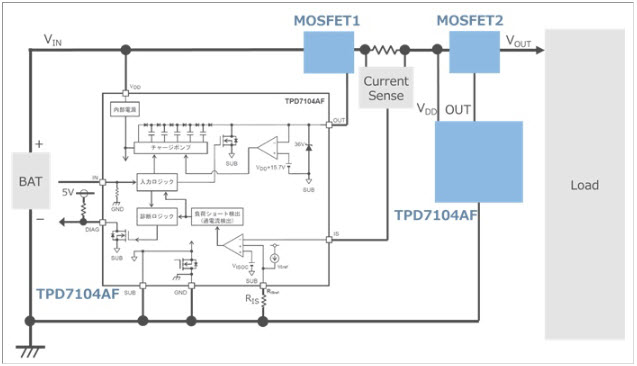

RD016，采用 TPD7104AF 和功率 MOSFET 的固態重放應用。負載短路（過流）檢測功能和電源反接保護功能說明。 40A 固態繼電器應用的設計示例。通過香料模擬確認操作

RD016, Solid state replay application with TPD7104AF and power MOSFET. Description of the load short circuit(over current) detection function and the power supply reverse connection protection function. Design example of 40A capable solid state relay application. Operation confirmation by spice simulation

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
CRZ16(TE85L,Q,M)	Zener	Zener Diode Single 16V 10% 30Ohm 700mW 2-Pin S-FLAT T/R	點擊下載
1SS352,H3F	Rectifiers	Rectifier Diode Switching 85V 0.1A 4ns Automotive 2-Pin USC T/R	點擊下載
1SS352(TPH3,F)	Rectifiers	Rectifier Diode Switching 85V 0.1A 4ns Automotive 2-Pin USC T/R	點擊下載
CMG07(TE12L,Q,M)	Rectifiers	Rectifier Diode Si 400V 1A Automotive 2-Pin M-FLAT T/R	點擊下載
1SS352,H3F(B	Rectifiers	Silicon Epitaxial Planar Rectifier Diode	點擊下載
1SS352(T3ND,F)	Rectifiers	Rectifier Diode Switching 85V 0.1A 4ns Automotive 2-Pin USC	點擊下載
CMG07(TE12L,Q)	Rectifiers	Rectifier Diode Si 400V 1A Automotive 2-Pin M-FLAT T/R	點擊下載
CMZ27(TE12L,Q)	Zener	Zener Diode Single 27V 10% 30Ohm 2000mW 2-Pin M-FLAT T/R	點擊下載
1SS352,H3F(T"	Rectifiers	Rectifier Diode Switching 85V 0.1A 4ns Automotive 2-Pin USC T/R	點擊下載
1SS352(TH3TST,F)	Rectifiers	Rectifier Diode Switching 85V 0.1A 4ns Automotive 2-Pin USC	點擊下載
CRZ16(TE85L,Q)	Zener	Zener Diode Single 16V 10% 30Ohm 700mW 2-Pin S-FLAT T/R	點擊下載
CMZ27(T2L,TEM,Q)	Zener	Zener Diode Single 27V 10% 30Ohm 2000mW 2-Pin M-FLAT T/R	點擊下載
