使用 RTC2-0505SRW 隔離式 DC/DC 轉換器的典型應用，根據 EN55022 B 類進行 EMC 濾波

使用 RECOM Power GmbH 的 RTC2-0505SRW 的參考設計

設計簡介

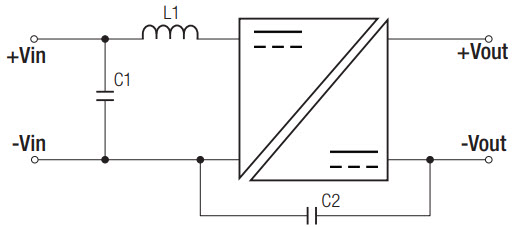

RTC2-0505SRW 隔離式 DC/DC 轉換器的典型應用，具有 EMC 濾波（符合 EN55022 B 類）。RTC2 是一款 2W、開放式、SMD、隔離式 DC/DC 轉換器，輸入電壓范圍為 2:1。輸出經過嚴格調節，輸出紋波小于 50mV。沒有最低負載要求。隔離為 3kVDC/1kVAC（功能隔離），并且標配控制引腳。該轉換器已通過 IEC/EN62368-1 認證，并且符合 10/10 RoHS 標準。通過簡單的外部 LC 濾波器即可達到 B 類 EMC 合規性

說明

Typical Application for the RTC2-0505SRW Isolated DC/DC Converter with EMC Filtering according to EN55022 Class B. The RTC2 is a 2W, open-frame, SMD, isolated DC/DC converter with 2:1 input voltage range. The output is tightly regulated with less than 50mV output ripple. There is no minimum load requirement. Isolation is 3kVDC/1kVAC (functional Isolation) and a control pin is fitted as standard. The converter is IEC/EN62368-1 certified and is 10/10 RoHS-conform. Class B EMC conformity can be reached with a simple external LC filter

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 9 V
Output Voltage

5 V
Output Current

0.4 A
Output Power

2 W
Efficiency

76 %

相關文檔

rtc2-rw

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
RTC2-0505SRW-R	DC to DC Converter and Switching Regulator Module	Module DC-DC 5VIN 1-OUT 5V 0.4A 2W 5-Pin SMD Module T/R	點擊下載
RTC2-0505SRW	DC to DC Converter and Switching Regulator Module	Module DC-DC 5VIN 1-OUT 5V 0.4A 2W 5-Pin SMD Module Tray	點擊下載
