參考設計支持在 LED 照明設計中包含 FL7701

使用 ON Semiconductor 的 FL7701M 的參考設計

設計簡介

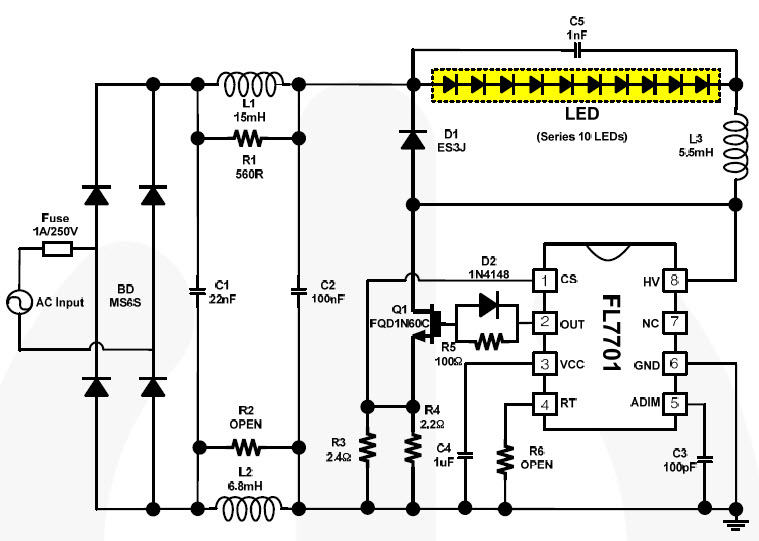

參考設計支持將 FL7701 納入 LED 照明設計中。 FL7701M 具有數字實現的有源 PFC 功能、可編程 LED 電流和模擬調光功能

說明

Reference design supports inclusion of FL7701 in design of LED illumination. The FL7701M features Digital Implemented Active PFC function, Programmable LED Current and Analog Dimming Function

主要特色

Input Voltage

90 to 150 (AC) V
Output Voltage

31.2 V
Output Current

0.25 A
Output Power

7.8 W
Number of Derived Elements

10

相關文檔

rd-l031

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
FL7701MX	LED Drivers	LED Driver 2 Segment 8-Pin SOIC T/R	點擊下載
