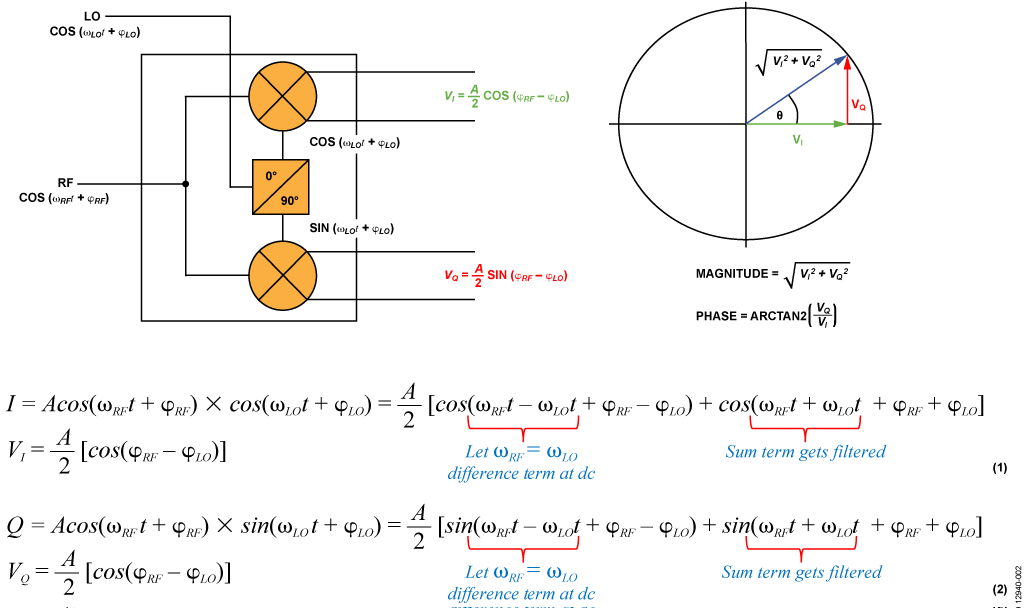

正交解調器提供一個同相(I)信號和一個正好反相90°的正交(Q)信號。I和Q信號為矢量，因此，可以用三角恒等式計算接收信號的幅度和相移，如圖2所示。本振(LO)輸入為原始發射信號，RF輸入為接收信號。解調器生成一個和差項。RF和LO信號的頻率完全相同，ω_LO = ω_RF，因此，結果會過濾掉高頻和項，差項則駐留于直流。接收信號的相位(φ_RF)與發送信號的相位(φ_LO)有所不同，該相移可表示為φ_LO ?φ_RF。

真實I/Q解調器具有許多缺陷，包括正交相位誤差、增益不平衡、LO-RF泄漏等，所有這些都會導致解調信號質量下降。要選擇解調器，首先確定RF輸入頻率范圍、幅度精度和相位精度要求。ADL5380解調器采用5 V單電源供電，可接受400 MHz至6 GHz范圍內的RF或IF輸入頻率，從而成為接收器信號鏈的理想選擇。根據配置，可提供5.36 dB電壓轉換增益，ADL5380的差分I和Q輸出可以把2.5 V p-p差分信號驅動至500 Ω負載。在900 MHz時，其噪聲系數(NF)為10.9 dB，一階交調截點(IP1)為11.6 dBm，而三階交調截點(IP3)為29.7 dBm，動態范圍出色；而0.07 dB的幅度平衡和0.2°的相位平衡則可實現杰出的解調精度。ADL5380采用高級SiGe雙極性工藝制造，提供4 mm × 4 mm、24引腳小型LFCSP封裝。

ADC驅動器和高分辨率精密ADC

ADA4940-2全差分雙通道放大器具有出色的動態性能和可調輸出共模電壓，是驅動高分辨率雙通道SAR ADC的理想之選。ADA4940-2采用5 V單電源供電，以2.5 V共模電壓提供±5 V差分輸出。根據配置可提供2倍增益(6 dB)，并把ADC輸入驅動至滿量程。RC濾波器(22 Ω/2.7 nF)可限制噪聲，減少來自ADC輸入端容性數模轉換器(DAC)的反沖。ADA4940-2采用專利的SiGe互補雙極性工藝制造，提供4 mm × 4 mm、24引腳小型LFCSP封裝。

AD7903雙通道、16位、1 MSPS SAR ADC具有出色的精度，F(xiàn)S增益誤差為±0.006%，失調誤差為±0.015 mV。AD7903采用2.5 V單電源供電，1 MSPS時功耗僅為12 mW。使用高分辨率ADC的主要目標是實現±1°的相位精度，尤其是當輸入信號的直流幅度較小時。ADC所要求的5 V基準電壓源由ADR435低噪聲基準電壓源產生。
