用于基本連接的 LT6656ACDC-2.5、2.5V 電壓基準的典型應用

使用 Analog Devices 的 AD7988-1 的參考設計

設計簡介

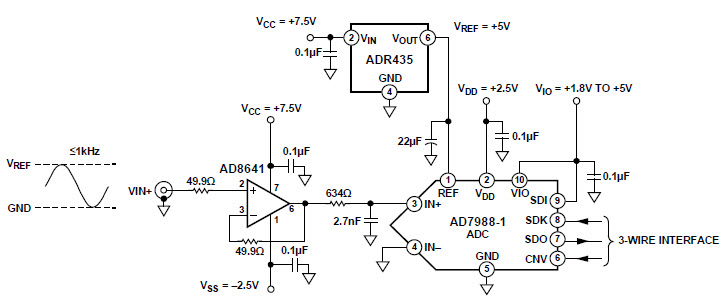

數據采集??系統電路是一個 16 位、100 kSPS 逐次逼近模數轉換器 (ADC) 系統，該系統具有一個驅動放大器，該放大器經過優化，可實現高達 1 kHz 的輸入信號和采樣時的 7.35 mW 低系統功耗速率為 100 kSPS。這種方法在便攜式電池供電或多通道應用或功耗至關重要的應用中非常有用。它還為 ADC 在轉換突發之間的大部分時間處于空閑狀態的應用提供了優勢

說明

Data Acquisition System Circuit is a 16-bit, 100 kSPS successive approximation analog-to-digital converter (ADC) system that has a drive amplifier that is optimized for a low system power dissipation of 7.35 mW for input signals up to 1 kHz and sampling rates of 100 kSPS. This approach is highly useful in portable battery powered or multi-channel applications, or where power dissipation is critical. It also provides benefits in applications where the ADC is idle most of the time between conversion bursts

主要特色

ADC Type

16-Bit, 100 KSPS PulSAR ADC

相關文檔

195cn0306

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADR435ARZ-REEL7	Voltage References	V-Ref Precision 5V 30mA 8-Pin SOIC N T/R	點擊下載
ADR435ARMZ	Voltage References	V-Ref Precision 5V 30mA 8-Pin MSOP Tube	點擊下載
ADR435BRZ	Voltage References	V-Ref Precision 5V 30mA 8-Pin SOIC N Tube	點擊下載
ADR435BRMZ	Voltage References	V-Ref Precision 5V 30mA 8-Pin MSOP Tube	點擊下載
AD8641ARZ	Op Amps	Op Amp Single Precision Amplifier R-R O/P ±13V/26V 8-Pin SOIC N Tube	點擊下載
ADR435BRZ-REEL7	Voltage References	V-Ref Precision 5V 30mA 8-Pin SOIC N T/R	點擊下載
AD8641AKSZ-R2	Op Amps	Op Amp Single Precision Amplifier R-R O/P ±13V/26V 5-Pin SC-70 T/R	點擊下載
ADR435BRMZ-R7	Voltage References	V-Ref Precision 5V 30mA 8-Pin MSOP T/R	點擊下載
ADR435TRZ-EP	Voltage References	V-Ref Precision 5V 10mA 8-Pin SOIC N Tube	點擊下載
AD8641ARZ-REEL7	Op Amps	Op Amp Single Precision Amplifier R-R O/P ±13V/26V 8-Pin SOIC N T/R	點擊下載
ADR435ARMZ-REEL7	Voltage References	V-Ref Precision 5V 30mA 8-Pin MSOP T/R	點擊下載
ADR435TRZ-EP-R7	Voltage References	V-Ref Precision 5V 10mA 8-Pin SOIC N T/R	點擊下載
